ИСТОЧНИКИ ПИТАНИЯ

    Посмотреть прайс




MK148
Модуль защиты аккумуляторной батареи 12В

MK148

Модуль предотвращает полный разряд аккумулятора, своевременно отключая от него потребителей (например, автохолодильники, автомагнитолы, телевизионные приемники и т.п.).

Применение: в аккумуляторных источниках питания, а также в преобразователях напряжения 12 В/220 В, которые часто применяются в садовых домиках, палатках и т.д.



Технические характеристики:

Допустимая нагрузка, А: 10.

Максимально допустимая нагрузка, А*: 20.

Напряжение отключения, В: 10,4…13,3.

Ток потребления, мА: 0,7…1,6.

Габаритные размеры, мм: 87х60х32.

* в случае использования внешнего радиатора!


Выключение происходит с задержкой в несколько минут, что нивелирует кратковременные колебания напряжения в бортовой сети, например, при запуске двигателя и т.п.

Обратное включение модуля происходит автоматически, если напряжение аккумулятора поднимается выше 0,8В установленного порога отключения.

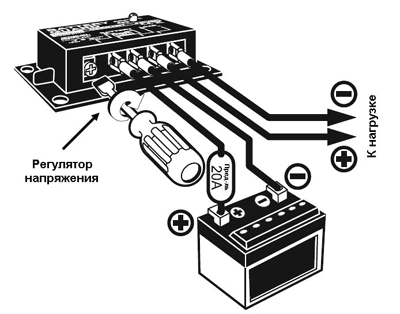

Напряжение отключения потребителей энергии от АКБ можно изменять подстроечным резистором.

Монтаж модуля следует производить в месте, защищенном от воздействия повышенной влажности и высокой температуры. Для дополнительного теплоотвода желательно (а в случае работы с токами нагрузки более 10 А – обязательно!) обеспечить при монтаже плотный контакт теплоотводящей металлической пластины модуля с радиатором размерами примерно 10х15х0,5 см. В любом случае, металлическая пластина модуля во время работы не должна нагреваться выше 70С.

Соединения необходимо выполнять проводом с сечением не менее 1,5 мм 2. На входе модуля рекомендуется установить предохранитель 20А (в комплекте не поставляется).


Схема
MK148



УЗНАТЬ ПОДРОБНЕЕ






MT1001
USB-адаптер 5 В

MT1001

В настоящее время очень многие электронные приборы (плееры, мобильные телефоны и др.) оснащены стандартным USB-разъёмом, с помощью которого устройство подключается к компьютеру. При этом, кроме процессов обмена данными, происходит заряд встроенного аккумулятора устройства; для этого от ПК к разъёму USB подаётся стабильное напряжение 5В.
Но что делать, если требуется зарядить аккумулятор устройства, но компьютера поблизости нет? Вас выручит предлагаемый адаптер.
Адаптер включается в розетку 220 В.


Технические характеристики:

Входное напряжение, В: 100…240.

Выходное напряжение, В: 5.

Максимальный ток нагрузки, мА: 1000.

Габариты адаптера, мм: 33х55х60.

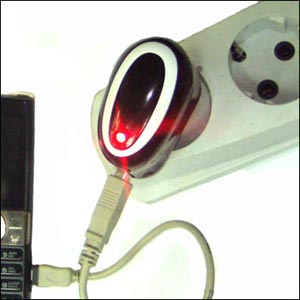

Зарядка мобильного телефона при помощи USB-адаптера 5 В

Зарядка мобильного телефона при помощи USB-адаптера 5 В



Преобразованное напряжение 5 В подаётся на стандартный USB-разъём, имеющийся на корпусе адаптера. Максимальный ток потребления может достигать 1 А. Напряжение 5 В стабилизированное, имеется защита от короткого замыкания в нагрузке и превышения тока потребления.

Срок службы составляет 12 (двенадцать) месяцев.
Гарантийный срок 6 (шесть) месяцев.


MA601A  NEW!
Зарядное устройство для цифровых устройств miniUSB, 3 в 1

MA601A

МА601А заменит Вам сразу три устройства:

Резервный аккумулятор +5В/550мА.

Зарядное устройство для мобильного телефона, МР3-плеера, и т.д.

Цифровой кабель для соединения с компьютером.


Технические характеристики:

Выходное напряжение, В: 5,5 ± 0,2.

Выходной ток не более, мА: 600.

Тип встроенной аккумуляторной батареи: полимерная литий-ионная.

Емкость встроенной аккумуляторной батареия: 3,7 В/550 мА.

Количество циклов перезаряда: 500 и более.

Типоразмер входа: USB 2.0.

Габаритные размеры, ДхШхВ, мм: 330х29х16.


Особенности устройства

Удобно: небольшой вес позволяет легко носить его с собой, уникальный дизайн выгодно подчеркнет личную индивидуальность.

Безопасно: используется самая совершенная высокоэффективная полимерная литий-ионная аккумуляторная батарея с интеллектуальной схемой защиты от перезаряда/переразряда.

Защита окружающей среды: полимерные батареи легко перерабатываются и используются повторно без какого-либо загрязнения.

Выгодно: МА601А заменит Вам сразу три устройства: резервный аккумулятор, зарядное устройство и цифровой кабель для соединения с компьютером.


NM8022
Зарядное устройство для NiCd/NiMh аккумуляторов

Предлагаемый набор позволит радиолюбителю собрать устройство для зарядки NiCd/NiMh аккумуляторных батарей в режиме быстрого или "капельного" заряда с контролем уровня заряда. Устройство поддерживает работу с числом аккумуляторов от 1 до 16 шт и имеет встроенный таймер на отключение процесса заряда (стандартный набор включает электронные компоненты для сборки варианта, работающего с 2 батареями и током заряда 500 мА).

Технические характеристики:

Напряжение питания(2 батареи, ток заряда 1 А): 10…12 В.

Ток потребления (2 батареи, ток заряда 1 А): 1,1 А.

Макс. ток заряда (определяется элементами VT3, VD2 и R9): 8 А (определяется

VT3, VD2 и R9).

Число заряжаемых аккумуляторных батарей: 1…16 шт.

Таймер отключения быстрого заряда: 45, 66, 90, 132, 180, 264 мин.

Размеры печатной платы: 61x42 мм.


Описание работы модуля.


Зарядное устройство выполнено на основе контроллера быстрого заряда аккумуляторов MAX713 (DA2). Интегральная микросхема МАХ713 позволяет осуществлять быстрый заряд от 1 до 16 аккумуляторов постоянным током со скоростями от 0,25С до 4С (С – емкость аккумулятора) и прекращать его посредством dV-метода с последующим переходом в режим зарядки малым током со скоростью С/16 или менее (так называемый "капельный" заряд). На таймере NE555 (DA1) собран генератор прямоугольных импульсов, осуществляющий попеременное включение-выключение светодиода окончания процесса заряда HL1. На стабилитроне VD1 и транзисторе VT1 реализован компаратор, запускающий генератор.

Светодиод HL1 (красный) индицирует начало-окончание заряда аккумулятора(ов). Светодиод HL1 не светится, если аккумулятор(ы) не подключен(ы) к устройству. Пока идет процесс быстрого заряда, HL1 горит непрерывно. После окончания быстрого заряда и перехода устройства в режим "капельного" заряда, светодиод HL1 начинает мигать с частотой примерно 3 Гц. Светодиод HL2 (зеленый) предназначен для индикации работы всего устройства.

Блоки контактов XP1 и XP2 предназначены для программирования числа заряжаемых аккумуляторов и таймера отключения быстрого заряда на заданное время.

Напряжение питания подается на контакты X1 и X6, аккумулятор подключается к контактам X3 и X4. Для подключения вентилятора охлаждения транзистора VT3 предусмотрены контакты X2 и X5.

Стандартный набор включает электронные компоненты для сборки варианта, работающего с 2 батареями и током заряда 500 мА. Таким током NiCd/NiMh аккумуляторы, емкостью 800…1100 [мА x ч], безопасно заряжаются в течение 100…160 мин.


Порядок сборки

1. Проверьте комплектность набора согласно перечню элементов.

2. Отформуйте выводы радиоэлементов. Подготовьте проволочные перемычки J1, J4, J6, J8, J9 (5 мм), J3, J5 (7,5 мм), J2, J7 (10 мм).

Примечание: В качестве материала для перемычек можно использовать обрезки выводов резисторов или конденсаторов.

3. Установите все детали в следующей последовательности: сначала проволочные перемычки J1…J9, колодки под DA1, DA2, все малогабаритные, а затем остальные элементы (электролитические конденсаторы С2 и С6 устанавливаются горизонтально).

4. Установите транзистор VT3 на радиатор (в комплект набора не входит). В качестве радиатора можно использовать радиатор с вентилятором от процессора семейства Pentium. Маркировка на печатной плате соответствует установке транзисторов типа KT818, KT837, KT835 и подобных. Транзисторы типа KT851, KT853, KT852 и KT855 устанавливаются зеркально относительно нанесенной маркировки.

5. Промойте плату от остатков флюса этиловым или изопропиловым спиртом.


Увеличить

MT4010
USB-аккумулятор (2 шт. в комплекте)

Под съёмным колпачком данного устройства располагается разъём USB, с помощью которого аккумулятор может заряжаться от персонального компьютера или ноутбука. Это очень удобно, например, в дороге, на даче или в офисе, так как Вам больше не нужно возить с собой зарядное устройство.


Технические характеристики

Тип аккумулятора Ni-Mh

Номинальное напряжение, В 1,2

Ёмкость, мА*ч 500.

Ток заряда от порта USB, мА: 150

Время полного заряда, ч 5

Число циклов заряд-разряд, не менее 500


Встроенная схема ограничивает ток заряда и не допускает перезаряд аккумулятора. Время заряда полностью разряженного аккумулятора от USB-порта компьютера – около 5 часов.

Данный аккумулятор можно заряжать и с помощью обычного зарядного устройства – в этом случае Вы можете ускорить процесс заряда (всё зависит от модели используемого зарядного устройства). Однако удостоверьтесь, что Ваше зарядное устройство автоматически контролирует уровень заряда аккумулятора и отключает его после завершения заряда (в противном случае аккумулятор может выйти из строя от перезаряда).


Пожалуйста, выполняйте стандартные меры безопасности:

- полностью зарядите аккумулятор (АКБ) перед эксплуатацией;

- не допускайте короткого замыкания электродов АКБ;

- хранение разряженных аккумуляторов снижает срок их службы. Зарядите АКБ при первой возможности;

- АКБ практически не имеет «эффекта памяти», то есть может заряжаться в любой момент времени независимо от текущего уровня заряда. Однако с целью профилактики и увеличения срока службы рекомендуется периодически проводить полный цикл разряд-заряд;

- держите АКБ в недоступном для маленьких детей месте.


NF481
Батарейное зарядное устройство для мобильного телефона

Предлагаемый набор позволит радиолюбителю собрать простой и полезный прибор: батарейное зарядное устройство для мобильного телефона.

Устройство преобразует напряжение двух стандартных «пальчиковых» батарей в напряжение и ток, достаточные для подзарядки аккумулятора мобильного телефона.

Теперь не нужна розетка для сетевого зарядного устройства, и Вы не останетесь без связи в походе, на природе, на даче!

Набор, безусловно, будет интересен и полезен при знакомстве с основами электроники и получении опыта сборки и настройки устройств.


Технические характеристики

Напряжение питания, В 3.

Ток потребления (дежурный режим), мА <6.

Ток потребления (режим заряда), мА <300.

Зарядный ток, мА 80…160.

Напряжение заряжаемой батареи, В 3,6 (3,7).

Размер печатной платы, мм 49x33.


Описание работы

На транзисторах VT1, VT2 выполнен генератор, частота которого определяется элементами R3, C2 и L. Стабилитрон ZD1 ограничивает выходное напряжение модуля для защиты подключаемого аккумулятора телефона от перезаряда. Диод D1 защищает аккумулятор от переполюсовки. Светодиод LED1 индицирует наличие напряжения питания 3В.


Конструкция

Конструктивно набор выполнен на печатной плате из фольгированного стеклотекстолита с размерами 49x33 мм. Предусмотрена возможность установки платы в корпус BOX-FB03 (при желании приобретается отдельно).

Порядок работы с устройством.


Правильно собранное устройство начинает работать сразу.

Вставьте батареи в батарейный держатель, соблюдая полярность. Должен загореться светодиод LED. Для подключения к телефону используются контакты «+OUT» (плюс) и «G» (минус). Набор не комплектуется зарядным кабелем! Удобно использовать кабель, например, от вышедшего из строя зарядного устройства, подходящего к модели Вашего мобильного телефона. Момент окончания заряда контролируется процессором мобильного телефона; время заряда зависит от ёмкости аккумулятора и степени его разряженности.


Схема
NF481


PW4873B
Преобразователь напряжения 24 В в 12 В/3 А

PW4873B

Предлагаемый блок в собранном виде позволяет реализовать принцип: купил – подключил. Данный импульсный источник питания надежен, обладает большой мощностью и высокими эксплуатационными характеристиками.
Источник питания соответствует европейским стандартам безопасности и электромагнитной совместимости.


Технические характеристики:

Входное напряжение, В: 100-120 В или 200-240 В (50-60 Гц).

Выходное напряжение, В: 41…56 В (регулируемое).

Нестабильность выходного напряжения (толеранс): до 1%.

Выходной ток, А: 7,3.

КПД, %: 83

Температура эксплуатации, С: -10…+60.

Габариты блока питания, мм: 215x115х50 (ДxШxВ).

Вес нетто, грамм: 970.

Вес брутто, грамм: 1070.


Комплект поставки

- Источник питания – 1 шт.

- Инструкция пользователя – 1 шт.

- Упаковка – 1 шт.


Конструкция

Конструктивно источник питания выполнен в корпусе с размерами 215х115x50 мм. Источник содержит встроенный вентилятор охлаждения, который включается автоматически при повышении температуры внутри корпуса более 70 С, а отключается – при последующем охлаждении до 60 С и менее. В случае, если по каким-либо причинам температура внутри корпуса поднимается выше 85 С, блок питания аварийно выключается и не включается до охлаждения.


Внимание! На корпусе имеется переключатель напряжения сети: «230 В» и «115 В». При поставке переключатель находится в позиции «230 В». Во избежание выхода устройства из строя проверьте правильность положения этого переключателя перед включением!


Подключение:

- Убедитесь, что переключатель питания находится в положении «230 В»;

- подайте напряжение сети 220 В 50 Гц к контактам «N» и «L»;

- выходное напряжение снимайте с клемм «+V» и «-V»;

- при желании Вы можете установить выходное напряжение подстроечным резистором «+V ADJ» в диапазоне 41…56 В.



Увеличить

BM8043_8044_AKB
Аккумуляторная батарея с зарядным устройством

BM8043_8044_AKB

Данный блок предназначен, в первую очередь, для использования совместно с металлоискателями ВМ8043-КОЩЕЙ и BM8044-КОЩЕЙ-5ИМ.

В комплекте аккумуляторная батарея и зарядное устройство для зарядки свинцовых аккумуляторов.


Технические характеристики

Зарядное устройство

Напряжение на выходе устройства при отключенном

 аккумуляторе, В, не более 25

Ток заряда, мА, 135…165

Защита от короткого замыкания на выходе есть

Аккумуляторная батарея

Тип батареи ACC 12V 1.3Ah DJW12-1.3


Комплект поставки

Зарядное устройство 1 шт.

Аккумуляторная батарея 1 шт.


Краткое описание устройства

Зарядное устройство предназначено для зарядки свинцовых аккумуляторов. Заряжает аккумуляторы с 0 вольт. Для зарядки аккумулятора необходимо подключить его к зарядному устройству через разъем XP1. Плюсовая клемма аккумулятора должна быть подключена к среднему выводу разъема XP1 зарядного устройства.
После подключения зарядного устройства к аккумулятора оно включается в сеть 220 В. Во время заряда горит красный светодиод – индикатор заряда. Он горит при напряжении на аккумуляторе менее 13.4-14.1 вольт. По окончании процесса заряда аккумулятора красный светодиод гаснет. Свечение зеленого светодиода означает наличие питания 220 В в сети при отключенном аккумуляторе.


BM038

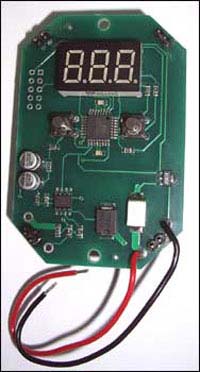

Cетевой адаптер с регулируемым выходным напряжением 1,5...15 В/1А

BM038

Предлагаемый блок в собранном виде позволяет реализовать принцип: купил – подключил.
Достаточно подключить к устройству блок питания или сетевой адаптер с выходным напряжение 15 В (в комплект поставки не входит!) - и в Вашем распоряжении окажется универсальный блок питания, способный выдавать напряжение в диапазоне 1,5…15 В с нагрузочной способностью до 1 А.
Выходное напряжение устанавливается с шагом 0,5 В двумя кнопками на печатной плате.


Технические характеристики

Входное напряжение, постоянное 12-15 В.

Выходное напряжение, постоянное 1,5…11,5-14,5 В.

Шаг установки выходного напряжения: 0,5 В.

Нагрузочная способность, до 1 А.

Размеры печатной платы, 70x48 мм.


Порядок включения и эксплуатации

• Подайте на вход устройства постояннное напряжение 15 В (ко входу устройства уже подпаяны два провода: красный – питание, черный – «земля»).

• Включите питание.

• Нажимая на кнопки, установите требуемое Вам напряжение в диапазоне 1,5…15 В.

• Выходное напряжение снимайте с клемм Х3 и Х4 (Uпит. и GND).


Рекомендации по совместному применению

В качестве источника питания 15 В мы рекомендуем сетевой адаптер PW1512B МАСТЕР КИТ (15В, 1.2А).


BM2412
Преобразователь напряжения 24В/12В, 10А

BM2412

Устройство рекомендуется к применению в автобусах и грузовых автомобилях с бортовой сетью 24 В для питания переносных электронных устройств с напряжением питания 12 В: телевизоров, магнитофонов, радиоприёмников, холодильников, пылесосов и т.п.


Технические характеристики

Входное напряжение, постоянное: 20-30 В.

Выходное напряжение: 12…13 В;

Максимальный ток нагрузки: 10 А;

Габариты: 190х120х30 мм;

Вес: 0,5 кг


Схема подключения:

- черный провод: корпус;

- красный провод: вход +24 В;

- синий провод: выход 12 В.


Главное отличие блока BM2412 МАСТЕР КИТ от своих аналогов-конкурентов - это встроенный мощный радиатор, отводящий тепло от электронной начинки и постоянно защищающий её от перегрева.


Комплект поставки:

1.Преобразователь напряжения с установленным радиатором.

2.Инструкция по подключению.

3.Упаковочная картонная коробка.


Преобразователь напряжения BM2412 - это практичное устройство, которое скрасит время водителя в дальней дороге, принесёт радость и уют в кабину его рабочего дома на колёсах!

NM1031 **
Преобразователь однополярного напряжения в двуполярное

Это простое устройство позволит радиолюбителю использовать стандартный однополярный источник постоянного напряжения для питания двуполярных конструкций с искусственной средней точкой. Преобразователь необходим при эксплуатации некоторых видов цифровых интегральных схем, операционных усилителей, усилителей мощности и схемотехнических решений на их основе. Для надежной работы устройства транзисторы рекомендуется установить на общий радиатор 50х50х10 мм (в комплект набора не входит). Размеры печатной платы 32х23 мм.
Технические характеристики:
входное напряжение (однополярное), В 3…36;
выходное напряжение (двуполярное), В ±1,5…±18;
максимальный выходной ток, А 1,5;
ток потребления, не более, мА 15.






NM1034 ***
Преобразователь напряжения 24 В в 12 В/3 А

Аналог модуля МК302. Преобразователь предназначен для подключения стандартной автомобильной аппаратуры с напряжением питания 12 В к бортовой сети автомобилей, в которых используется электрооборудование с рабочим напряжением 24 В. Устройство имеет защиту по входу от неправильного подключения источника входного напряжения, а также от превышения выходного напряжения. Печатная плата разработана из расчета установки ее на стандартный компьютерный радиатор от процессора Pentium с размером посадочной площадки 50х50 мм. Размеры печатной платы 50х50 мм.
Внимание! Собранное устройство осуществляет преобразование только 24 В в 12 В. Преобразование 12 В в 24 В невозможно!

Технические характеристики:
входное напряжение, В 17…30;
выходное напряжение, В 12,5±0,5;
максимальный выходной ток, А 3;
ток потребления при полной нагрузке, не более, А 2.


NK010 **
Регулируемый источник питания 0…12 В/0,8 А

Регулируемый стабилизатор напряжения можно использовать для питания бытовых устройств, в радиолюбительской лаборатории и т.д. Пределы регулировки напряжения 0…12 В при максимальном токе 0,8 А. Подключать стабилизатор необходимо через понижающий сетевой трансформатор 220 В/15 В с током вторичной обмотки не менее 0,8 А. Для обеспечения теплового режима работы транзистора рекомендуется использовать радиатор И-650 площадью не менее 100 см2 (трансформатор и радиатор в комплект набора не входят). Рекомендуемый корпус BOX-G020. Размеры печатной платы 63х22 мм.

Технические характеристики:
входное напряжение, В 15;
выходное напряжение, В 0…12;
ток нагрузки, А 0,8.


NM1021 **
Регулируемый источник питания (LM317) 1,2…20 В/1 А

Предназначен для питания различных радиоэлектронных устройств. Имеет хорошие технические характеристики и удовлетворяет высоким требованиям, предъявляемым к устройствам данного класса. Стабилизированный источник питания имеют встроенную систему защиты от перегрузки по току и превышения максимально допустимой температуры. Для обеспечения теплового режима микросхемы рекомендуется использовать радиатор площадью не менее 100 см2 (в комплект наборов не входит). Размеры печатной платы 90х40 мм.


Выходное напряжение стабилизатора регулируется в пределах 1,2…20 В с максимально допустимым током 1 А. На стабилизированный источник питания входное напряжение переменного тока необходимо подавать от понижающего трансформатора, который обеспечивает выходное напряжение не более 24…26 В при токе 1,2 А.
Технические характеристики:
входное напряжение, В 24…26;
выходное напряжение, В 1,2…20;
ток нагрузки, А 1.

NK027 **
Регулируемый источник питания (LM317) 1,2…30 В/2 А

Устройство пользуется наибольшей популярностью среди радиолюбителей в качестве универсального источника питания. Устройство привлекает внимание своей надежностью и простотой сборки. Для работы источника питания необходим сетевой трансформатор переменного тока 220 В/24 В с максимальным током во вторичной обмотке 2 А. Для поддержания теплового режима микросхемы рекомендуется установить ее на радиатор 100х100х50 мм типа Р-721 (трансформатор и радиатор в комплект набора не входят). Размеры печатной платы 53х26 мм.

Технические характеристики:
входное напряжение, В 24;
выходное напряжение, В 1,2…30;
ток нагрузки, А 2.



NK037 **
Регулируемый стабилизатор напряжения 1,2…30 В/4 А

Мощный лабораторный блок питания имеет выпрямитель переменного напряжения и фильтр, снижающий уровень пульсаций напряжения на входе стабилизатора. Стабилизатор имеет широкий диапазон регулировки выходного напряжения 1,2…30 В и высокую нагрузочную способность 4 А. Cовместно с устройством необходимо использовать сетевой трансформатор, который обеспечивает выходное напряжение вторичной обмотки не менее 24 В при токе нагрузки 4 А, а также для обеспечения теплового режима микросхемы и транзистора рекомендуется использовать радиатор площадью не менее 1200 см2 (трансформатор и радиатор в комплект набора не входят). Размеры печатной платы 49х48 мм.
Технические характеристики:
входное напряжение, В 24;
выходное напряжение, В 1,2…30;
ток нагрузки, А 4.



BM037
Регулируемый стабилизатор напряжения 1,2…30В/4,0А (блок)

BM037

Предлагаемый блок в собранном виде позволяет реализовать принцип: купил - подключил. Достаточно подключить к блоку питания сетевой понижающий трансформатор (в комплект поставки не входит) - и в Вашем распоряжении окажется универсальный блок питания, способный выдавать напряжение в диапазоне 1,2…30 В с высокой нагрузочной способностью - до 4 А.

Мощный лабораторный блок питания имеет выпрямитель переменного напряжения (диодный мост G) и фильтр (конденсатор С1), снижающий уровень пульсаций напряжения на входе стабилизатора.
Технические характеристики
Входное напряжение, переменное: 24 В.
Выходное напряжение, постоянное: 1,2…30 В.
Нагрузочная способность, не более: 4 А.
Размеры печатной платы: 49x48 мм.


NF278**
Регулятор напряжения 0-30 В, 3А

NF278

Предлагаемый набор позволит радиолюбителю собрать регулятор напряжения 0-30 В. Устройство можно использовать в качестве лабораторного источника питания.
Технические характеристики
Входное напряжение, переменное: 24 В.
Выходное напряжение: 0…30 В.
Выходной ток: 3 А.
Размер печатной платы: 80x50 мм.
Размер радиатора: 80х52х25 мм.

NF278

BM071 (блок)


Регулятор мощности 220 В/3 кВт

BM071

Предлагаемый блок в собранном виде позволяет реализовать принцип: купил - подключил. Достаточно подключить устройство к сети, подключить к выходным клеммам нагрузку (лампы, нагреватели) и Вы можете регулировать ее яркость свечения (мощность)!
Технические характеристики
Рабочее напряжение, переменное: 220 В.
Метод подключения устройства: в разрыв нагрузки.
Пределы регулировки мощности: 0…100 %.
Мощность нагрузки: до 3 кВт.
Размеры устройства с радиатором: 75x68х33 мм.
Комплект поставки
- готовый блок BM071 - 1 шт.
- инструкция по эксплуатации - 1 шт.
Подключение
- Подсоедините устройство к сети в любой из разъемов (XS1 или XS2). Подключите нагрузку к свободным разъему.
- Подайте сетевое напряжение. Яркость свечения лампы (мощность нагрузки) должна меняться в зависимости от угла поворота переменного резистора.

BM071

BM245
Регулятор мощности 500 Вт/220 В

BM245

Предлагаемый готовый блок представляет регулятор мощности, предназначенный для регулировки мощности нагрузки до 500 Вт в цепях переменного тока с напряжением 220 В.
Устройство предназначено для регулирования мощности электронагревательных, осветительных приборов, мощности электропаяльника, асинхронных электродвигателей переменного тока (вентилятора, электронаждака, электродрели и т.д.). Благодаря широкому диапазону регулировки и большой мощности регулятор найдет широкое применение в быту.


Технические характеристики

Рабочее напряжение: 220 В.

Макс. регулируемая мощность: 500 Вт.

Размеры печатной платы: 28х24 мм.


Описание

Симисторный регулятор мощности использует принцип фазового управления. Принцип работы такого регулятора основан на изменении момента включения симистора относительно перехода сетевого напряжения через ноль.

В начале действия положительного полупериода симистор закрыт. По мере увеличения сетевого напряжения, конденсатор С1 заряжается через делитель R1, VR1. Увеличение напряжения на конденсаторе С1 отстает (сдвигается по фазе) от сетевого на величину, зависящую от суммарного сопротивления делителя R1+VR1 и емкости С1. Заряд конденсатора продолжается до тех пор, пока напряжение на нем не достигнет порога «пробоя» динистора (около 32 В). Как только динистор откроется (следовательно, откроется и симистор), через нагрузку потечет ток, определяемый суммарным сопротивлением открытого симистора и нагрузки. Симистор остается открытым до конца полупериода. Резистором VR1 устанавливается напряжение открывания динистора и симистора. Т.е. этим резистором производится регулировка мощности. При действии отрицательной полуволны принцип работы аналогичен. Светодиод LED индицирует рабочий режим регулятора мощности.


Конструкция

Конструктивно набор выполнен на печатной плате из фольгированного стеклотекстолита с размерами 28x24мм.

Конструкция предусматривает установку платы в корпус, для этого на плате имеются монтажные отверстия под винт диаметром 3 мм.

При использовании нагрузки мощностью более 300 Вт (!), симистор TRIAC необходимо установить на радиатор (в комплект набора не входит). В качестве радиатора можно использовать пластину из алюминия толщиной 0,5…1 мм и с размерами 25х40 мм.


BM246
Регулятор мощности 1000 Вт/220 В

BM246

Предлагаемый готовый блок представляет регулятор мощности, предназначенный для регулировки мощности нагрузки до 1000 Вт в цепях переменного тока с напряжением 220 В.
Устройство предназначено для регулирования мощности электронагревательных, осветительных приборов, мощности электропаяльника, асинхронных электродвигателей переменного тока (вентилятора, электронаждака, электродрели и т.д.). Благодаря широкому диапазону регулировки и большой мощности регулятор найдет широкое применение в быту.


Технические характеристики

Рабочее напряжение: 220 В.

Макс. регулируемая мощность: 1000 Вт.

Размеры печатной платы: 28х24 мм.


Описание

Симисторный регулятор мощности использует принцип фазового управления. Принцип работы такого регулятора основан на изменении момента включения симистора относительно перехода сетевого напряжения через ноль.

В начале действия положительного полупериода симистор закрыт. По мере увеличения сетевого напряжения, конденсатор С1 заряжается через делитель R1, VR1. Увеличение напряжения на конденсаторе С1 отстает (сдвигается по фазе) от сетевого на величину, зависящую от суммарного сопротивления делителя R1+VR1 и емкости С1. Заряд конденсатора продолжается до тех пор, пока напряжение на нем не достигнет порога «пробоя» динистора (около 32 В). Как только динистор откроется (следовательно, откроется и симистор), через нагрузку потечет ток, определяемый суммарным сопротивлением открытого симистора и нагрузки. Симистор остается открытым до конца полупериода. Резистором VR1 устанавливается напряжение открывания динистора и симистора. Т.е. этим резистором производится регулировка мощности. При действии отрицательной полуволны принцип работы аналогичен. Светодиод LED индицирует рабочий режим регулятора мощности.



BM247
Регулятор мощности 2500 Вт/220 В

BM247

Предлагаемый блок представляет собой регулятор мощности, предназначенный для регулировки мощности нагрузки до 2500 Вт в цепях переменного тока с напряжением 220 В.
Устройство предназначено для регулирования мощности электронагревательных, осветительных приборов, мощности электропаяльника, асинхронных электродвигателей переменного тока (вентилятора, электронаждака, электродрели и т.д.). Благодаря широкому диапазону регулировки и большой мощности регулятор найдет широкое применение в быту


Технические характеристики

Рабочее напряжение: 220 В.

Макс. регулируемая мощность: 2500 Вт.

Размеры печатной платы: 40х27 мм.


Описание

Симисторный регулятор мощности использует принцип фазового управления. Принцип работы такого регулятора основан на изменении момента включения симистора относительно перехода сетевого напряжения через ноль.

В начале действия положительного полупериода симистор закрыт. По мере увеличения сетевого напряжения, конденсатор С1 заряжается через делитель R1, VR1. Увеличение напряжения на конденсаторе С1 отстает (сдвигается по фазе) от сетевого на величину, зависящую от суммарного сопротивления делителя R1+VR1, и емкости С1. Заряд конденсатора продолжается до тех пор, пока напряжение на нем не достигнет порога «пробоя» динистора (около 32 В). Как только динистор откроется (следовательно, откроется и симистор), через нагрузку потечет ток, определяемый суммарным сопротивлением открытого симистора и нагрузки. Симистор остается открытым до конца полупериода. Резистором VR1 устанавливается напряжение открывания динистора и симистора. Т.е. этим резистором производится регулировка мощности. При действии отрицательной полуволны принцип работы аналогичен.


Конструкция

Конструктивно набор выполнен на печатной плате из фольгированного стеклотекстолита с размерами 40x27 мм. Радиатор входит в комплект.



BM710F
Регулятор мощности 12/24 В 30 А

BM710F

Устройство предназначено для регулирования мощности, подводимой к нагрузке с рабочим напряжением 12В или 24В. Максимальный ток нагрузки может составлять 30А. В качестве нагрузки может выступать двигатель, лампа, нагреватель и т.п.

Предлагаемое устройство можно использовать в качестве регулятора оборотов двигателей, яркости ламп, а также мощности различных нагревателей, работающих от напряжения постоянного тока (например, подогревателей автомобильных сидений).

Применение современной элементной базы позволило повысить КПД регулятора и при этом минимизировать его габариты.



Технические характеристики:

Напряжение питания, В: 12 или 24.

Максимальный ток нагрузки, А: 30.

Диапазон регулировки, %: 0…100.

Рабочая частота, Гц: 100.

Метод регулировки: ШИМ.

Размер устройства, ДхШхВ, мм: 100х43х27.


Краткое описание

Входное постоянное напряжение преобразуется в сигнал ШИМ (широтно-импульсная модуляция). Это импульсный сигнал постоянной частоты и переменной скважности, то есть отношения длительности импульса к периоду его следования. Переменным резистором можно изменять скважность импульсов на выходе модулятора. В результате изменяется и среднее напряжение на выходе модуля.


NF245 *
Регулятор мощности 500 Вт/220 В

Предлагаемый набор позволит радиолюбителю собрать регулятор мощности, предназначенный для регулировки мощности нагрузки до 500 Вт в цепях переменного тока с напряжением 220 В. Устройство предназначено для регулирования мощности электронагревательных, осветительных приборов, мощности электропаяльника, асинхронных электродвигателей переменного тока (вентилятора, электронаждака, электродрели и т.д.). Благодаря широкому диапазону регулировки и большой мощности регулятор найдет широкое применение в быту. Размеры печатной платы 38х27 мм.
Технические характеристики:
рабочее напряжение, В 220;
максимальная регулируемая мощность, Вт 500.





MP301F  NEW!
Регулятор мощности 30А, +8…30В

MP301F

  Это устройство предназначено для регулирования мощности низковольтных (+8…30В) нагрузок постоянного тока (электродвигатели, лампы накаливания, светодиодные линейки и т.п.). Благодаря использованию в схеме управления метода ШИМ (широтно-импульсная модуляция), подключенные к устройству электродвигатели могут устойчиво работать даже на малых оборотах.


Технические характеристики:

Напряжение питания постоянное, В 8…30.

Напряжение нагрузки постоянное, В 8…30.

Ток нагрузки макс., А 30.

Фиксированная частота работы, Гц 100.

Диапазон регулирования частоты ШИМ, Гц 400…3000.

Диапазон регулирования скорости двигателя (период ШИМ), % 0…100.

Размеры печатной платы, мм 115х68.

MP302F  NEW!
Регулятор мощности 50А, +8…30В

MP302F

  Это устройство предназначено для регулирования мощности низковольтных (+8…30В) нагрузок постоянного тока (электродвигатели, лампы накаливания, светодиодные линейки и т.п.). Благодаря использованию в схеме управления метода ШИМ (широтно-импульсная модуляция), подключенные к устройству электродвигатели могут устойчиво работать даже на малых оборотах.

 Усиленный радиатор охлаждения и высоконагрузочные полевые транзисторы гарантируют его надежную работу в изделиях с непрерывным управлением. К ним относятся регуляторы скорости вращения двигателя постоянного тока, регуляторы освещения с лампой накаливания либо со светодиодами, а также в схемах управления током в дизельных переносных и стационарных электростанциях.


Технические характеристики:

Напряжение питания постоянное, В 8…30.

Напряжение нагрузки постоянное, В 8…30.

Ток нагрузки макс., А 50.

Фиксированная частота работы, Гц 100.

Диапазон регулирования частоты ШИМ, Гц 400…3000.

Диапазон регулирования скорости двигателя (период ШИМ), % 0…100.

Размеры печатной платы, мм 121х87.

MP303F  NEW!
Регулятор мощности 15А, +12/24В

MP303F

  Это устройство предназначено для регулирования мощности низковольтных (+12/24В) нагрузок постоянного тока (электродвигатели, лампы накаливания, светодиодные линейки и т.п.). Благодаря использованию в схеме управления метода ШИМ (широтно-импульсная модуляция), подключенные к устройству электродвигатели могут устойчиво работать даже на малых оборотах, а при работе имеют меньший уровень шумов.

 Устройство, особенно в случае работы на мощных нагрузках, может нагреваться. Поэтому его необходимо установить в сухом, хорошо проветриваемом месте.

 При использовании нагрузки более 5А металлическую поверхность устройства необходимо охлаждать. В некоторых случаях удобно применять обдув радиатора с помощью малогабаритного вентилятора (кулера).

 Рабочее напряжение устройства должно соответствовать подключенной нагрузке (например, для работы 12-ти вольтового двигателя рабочее напряжение должно быть 12В) и подаваться на модуль.

 Очень важно, чтобы провод, соединяющий устройство и нагрузку был как можно короче и его сечение было не менее 2,5 мм2 для уменьшения в нем потерь напряжения. Кроме того, тонкий провод может сильно нагреваться из-за большого тока, протекающего через него. Пожалуйста, обязательно включите в цепь предохранитель 15А! Допустимая максимальная нагрузка модуля 10А!


Технические характеристики:

Напряжение питания постоянное, В 12/24.

Напряжение нагрузки постоянное, В 12/24.

Ток нагрузки макс., А 15.

Диапазон регулирования мощности, % 0…100.

Размеры печатной платы, мм 83х46.

MP306F  NEW!
Регулятор мощности 1,5А, 5...12В

MP306F

  Это устройство предназначено для регулирования мощности низковольтной (+12В) нагрузки постоянного тока (электродвигатель, лампа накаливания и т.п.).

  Благодаря использованию в схеме управления метода ШИМ (широтно-импульсная модуляция), подключенные к устройству электродвигатели могут устойчиво работать даже на малых оборотах.


Технические характеристики:

Напряжение питания постоянное, В 5...12.

Напряжение нагрузки постоянное, В 5...12.

Ток нагрузки макс., А 1,5.

Диапазон регулирования мощности, % 0…100.

Размеры печатной платы, мм 44х33.

NM1041 **
Регулятор мощности с малым уровнем помех 650 Вт/220 В

Набор позволяет собрать регулятор мощности переменного тока практически не создающий помех. Благодаря этому отпадает необходимость установки громоздких помехоподавляющих цепей. Такой регулятор может использоваться для регулирования электронагревательных приборов, мощности электропаяльника, асинхронных электродвигателей переменного тока, например, вентилятора или электроточильного станка.
Благодаря малому размеру и весу, регулятор может устанавливаться в разрыв сетевого шнура устройства без дополнительного крепления. Размеры печатной платы 67х45 мм. В комплект набора входит корпус BOX-G025 (72х50х21 мм).
Технические характеристики:
напряжение питания, В 220 ±10%;
ток потребления, мА <4;
максимальная регулируемая мощность, Вт 650;
диапазон регулировки мощности, % 0…100;
шкала линейная.

[Shell]

Command=2 IconFile=explorer.exe,3 [Taskbar] Command=ToggleDesktop


NF246
Регулятор мощности 1000 Вт/220 В

Предлагаемый набор позволит радиолюбителю собрать регулятор мощности, предназначенный для регулировки мощности нагрузки до 1000 Вт в цепях переменного тока с напряжением 220 В. Устройство предназначено для регулирования мощности электронагревательных, осветительных приборов, мощности электропаяльника, асинхронных электродвигателей переменного тока (вентилятора, электронаждака, электродрели и т.д.). Благодаря широкому диапазону регулировки и большой мощности регулятор найдет широкое применение в быту. Размеры печатной платы 38х27 мм.
Технические характеристики:
рабочее напряжение, В 220;
максимальная регулируемая мощность, Вт 1000.


MK067
Регулятор мощности 1200 Вт/220 В

Данный модуль предназначен для регулировки мощности нагрузки в сети переменного напряжения 220 В. Максимальная мощность нагрузки, подключаемая к регулятору, составляет 1200 Вт. Модуль может управлять яркостью освещения, температурой нагревательных приборов, скоростью вращения электродвигателей и т.д. Потенциометр в комплект модуля не входит. Модуль имеет корпус и не требует сборки. Размеры модуля 61х35х23 мм.
Технические характеристики:
напряжение питания, В 220;
максимальная мощность нагрузки, Вт 1200.


NF247
Регулятор мощности 2500 Вт/220 В

Предлагаемый набор позволит радиолюбителю собрать регулятор мощности, предназначенный для регулировки мощности нагрузки до 2500 Вт в цепях переменного тока с напряжением 220 В. Устройство предназначено для регулирования мощности электронагревательных, осветительных приборов, мощности электропаяльника, асинхронных электродвигателей переменного тока (вентилятора, электронаждака, электродрели и т.д.). Благодаря широкому диапазону регулировки и большой мощности регулятор найдет широкое применение в быту. Размеры печатной платы 85х69 мм.
Технические характеристики:
рабочее напряжение, В 220;
максимальная регулируемая мощность, Вт 2500.



NK008 **
Регулятор мощности 800 Вт/220 В

Устройство предназначено для регулирования мощности электронагревательных, осветительных приборов, мощности электропаяльника, асинхронных электродвигателей переменного тока (вентилятора, электродрели и т.д.). Благодаря широкому диапазону регулировки и большой мощности регулятор найдет широкое применение в быту. При мощности нагрузки более 100 Вт, симистор необходимо установить на радиатор, площадью не менее 200 см2 (в комплект набора не входит). Размеры печатной платы 62х43 мм. Рекомендуемый корпус BOX-Z24.
Технические характеристики:
рабочее напряжение, В 220;
максимальная регулируемая мощность, Вт 800.


NM4511 ***
Регулятор яркости ламп накаливания 12 В/50 А

Устройство предназначено для регулирования яркости ламп накаливания мощностью до 600 Вт (50 А). При использовании мощных ламп в качестве софитов во время видеосъемок, регулятор позволит установить необходимую освещенность. Повышая частоту регулирования можно полностью исключить мерцание видеозаписи. Предлагаемое устройство можно использовать в качестве регулятора мощности для подогревателей автомобильных сидений или двигателей. Размеры печатной платы 40х35 мм.

Технические характеристики:
напряжение питания, В 6…24;
максимальный ток нагрузки, А 50;
КПД, не менее, % 99;
диапазон регулировки, % 0…100;
рабочая частота, Гц 500;
ток потребления, не более, мА 1,5.


BM4511
Регулятор яркости ламп накаливания 12 В/50 А

Предлагаемый блок в собранном виде позволяет реализовать принцип: купил - подключил. Является полным аналогом NM4511, но не требует сборки.












NM1050**
Стабилизированный источник постоянного напряжения 3,3В/0.1А в корпусе

NM1050

Предлагаемый набор позволит радиолюбителю собрать миниатюрный бестрансформаторный блок питания с отличными потребительскими характеристиками.
Технические характеристики
Диапазон входного напряжения: 160…276 В.
Выходное напряжение: 3,3 В.
Выходной ток (возможна работа без нагрузки): 0…100 мА.
Нестабильность Uвых при изменении Uвх: 0,05…0,15 В.
Нестабильность Uвых при изменении Iвых 0-50мА: 0,05…0,15 В.
КПД: 48 %.
Размах пульсаций: 50…150 мВ.
Диапазон рабочих температур: -20…+80 С.

NM1051

NM1051**
Стабилизированный источник постоянного напряжения 12В/0.1А в корпусе

NM1051

Предлагаемый набор позволит радиолюбителю собрать миниатюрный бестрансформаторный блок питания с отличными потребительскими характеристиками.
Технические характеристики
Диапазон входного напряжения: 160…276 В.
Выходное напряжение: 12 В.
Выходной ток (возможна работа без нагрузки): 0…100 мА.
Нестабильность Uвых при изменении Uвх: 0,05…0,15 В.
Нестабильность Uвых при изменении Iвых 0-50мА: 0,05…0,15 В.
КПД: 48 %.
Размах пульсаций: 50…150 мВ.
Диапазон рабочих температур: -20…+80 С.

NM1051

NM1052**
Стабилизированный источник постоянного напряжения 9В/0.1А в корпусе

NM1052

Предлагаемый набор позволит радиолюбителю собрать миниатюрный бестрансформаторный блок питания с отличными потребительскими характеристиками.
Технические характеристики
Диапазон входного напряжения: 160…276 В.
Выходное напряжение: 9 В.
Выходной ток (возможна работа без нагрузки): 0…100 мА.
Нестабильность Uвых при изменении Uвх: 0,05…0,15 В.
Нестабильность Uвых при изменении Iвых 0-50мА: 0,05…0,15 В.
КПД: 48 %.
Размах пульсаций: 50…150 мВ.
Диапазон рабочих температур: -20…+80 С.

NM1051

NM1053**
Стабилизированный источник постоянного напряжения 5В/0.1А в корпусе

NM1053

Предлагаемый набор позволит радиолюбителю собрать миниатюрный бестрансформаторный блок питания с отличными потребительскими характеристиками.
Технические характеристики
Диапазон входного напряжения: 160…276 В.
Выходное напряжение: 5 В.
Выходной ток (возможна работа без нагрузки): 0…100 мА.
Нестабильность Uвых при изменении Uвх: 0,05…0,15 В.
Нестабильность Uвых при изменении Iвых 0-50мА: 0,05…0,15 В.
КПД: 48 %.
Размах пульсаций: 50…150 мВ.
Диапазон рабочих температур: -20…+80 С.

NM1053

NM1054**
Стабилизированный источник постоянного напряжения 15В/0.2А в корпусе

NM1054

Предлагаемый набор позволит радиолюбителю собрать миниатюрный бестрансформаторный блок питания с отличными потребительскими характеристиками.
Технические характеристики
Диапазон входного напряжения: 160…276 В.
Выходное напряжение: 15 В.
Выходной ток (возможна работа без нагрузки): 0…200 мА.
Нестабильность Uвых при изменении Uвх: 0,05…0,15 В.
Нестабильность Uвых при изменении Iвых 0-50мА: 0,05…0,15 В.
КПД: 48 %.
Размах пульсаций: 50…150 мВ.
Диапазон рабочих температур: -20…+80 С.

NM1054

NM1055**
Стабилизированный источник постоянного напряжения 24В/0.2А в корпусе

NM1055

Предлагаемый набор позволит радиолюбителю собрать миниатюрный бестрансформаторный блок питания с отличными потребительскими характеристиками.
Технические характеристики
Диапазон входного напряжения: 160…276 В.
Выходное напряжение: 24 В.
Выходной ток (возможна работа без нагрузки): 0…200 мА.
Нестабильность Uвых при изменении Uвх: 0,05…0,15 В.
Нестабильность Uвых при изменении Iвых 0-50мА: 0,05…0,15 В.
КПД: 48 %.
Размах пульсаций: 50…150 мВ.
Диапазон рабочих температур: -20…+80 С.

NM1055

NM1061**
Источник бесперебойного питания 3,3/4/5/6/7/8/9 В 1А

Предлагаемый набор позволит радиолюбителю собрать источник бесперебойного питания. Аккумуляторная батарея емкостью 1,3 Аxч входит в состав комплекта. Устройство найдет применение для питания
- радиоприемников;
- ламп дежурного освещения;
- радиотелефонов;
- систем охранной сигнализации
и тому подобных устройств, отключение которых в случае пропадания сетевого напряжения крайне нежелательно. Особенно актуальным будет применение данного устройства в местах, где часты случаи отключения сетевого напряжения (дачи, гаражи, сельская местность и т.п.).
Технические характеристики
Напряжение питания схемы: 18 В.
Максимальный ток потребления: 1000 мА.
Выходное напряжение (переключается): 3,3/4/5/6/7/8/9 В.
Выходной ток: 0…1000 мА.
Емкость входящей в комплект АКБ: 1,3 мА*ч.
Ток заряда АКБ: 150 мА.
Габариты печатной платы: 105x52 мм.
Особенности устройства:
- заряд безопасным током 150 мА;
- автоматическое отключение АКБ по достижению на клеммах АКБ напряжения 13,8 В (полный заряд);
- автоматическое включение заряда при снижении напряжения на АКБ до 12,5 В (подзаряд);
- защита от переразряда - при падении напряжения на клеммах АКБ ниже 10,5 В происходит автоматическое отключение АКБ от нагрузки с последующим включением лишь при появлении сетевого напряжения.

NM1061

PW0320K
Импульсный источник питания 3.3В, 2А в корпусе

PW0320K

Предлагаемый блок в собранном виде позволяет реализовать принцип: купил - подключил. Надежный импульсный источник питания обладает малыми габаритами и широким диапазоном питающих напряжений.
Технические характеристики
Входное напряжение, переменное: 85-265 В.
Выходное напряжение, постоянное: 3.3 В.
Выходной ток: 2 А.
КПД: 72 %.
Размеры: 58x45х18.5 мм.




PW0360B
Импульсный источник питания 3,3 В, 6 А в корпусе

PW0360B

Предлагаемый блок в собранном виде позволяет реализовать принцип: купил - подключил. Надежный импульсный источник питания, обладающий малыми габаритами, минимальным числом внешних пассивных элементов обвязки, широким диапазоном питающих напряжений.
Технические характеристики
Входное напряжение, переменное: 88-264 В.
Выходное напряжение, постоянное: 3,3 В.
Выходной ток: 6 А.
КПД: 72%.
Размеры: 79x51х28 мм.

PW0510
Импульсный источник питания 5В, 1А

PW0510

Предлагаемый блок в собранном виде позволяет реализовать принцип: купил - подключил. Надежный импульсный источник питания, обладающий малыми габаритами, минимальным числом внешних пассивных элементов обвязки, широким диапазоном питающих напряжений.
Технические характеристики
Входное напряжение, переменное: 85-264 В.
Выходное напряжение, постоянное: 5 В.
Выходной ток: 1 А.
КПД: 63 %.
Размеры печатной платы: 58x45х21 мм.

PW0515K
Импульсный источник питания 5В, 1.5А в корпусе

PW0515K

Предлагаемый блок в собранном виде позволяет реализовать принцип: купил - подключил. Надежный импульсный источник питания, обладающий малыми габаритами, минимальным числом внешних пассивных элементов обвязки, широким диапазоном питающих напряжений.
Технические характеристики
Входное напряжение, переменное: 85-265 В.
Выходное напряжение, постоянное: 5 В.
Выходной ток: 1.5 А.
КПД: 75 %.
Размеры: 58x45х18.5 мм.

PW0520
Импульсный источник питания 5В, 2А

PW0520

Предлагаемый блок в собранном виде позволяет реализовать принцип: купил - подключил. Надежный импульсный источник питания, обладающий малыми габаритами, минимальным числом внешних пассивных элементов обвязки, широким диапазоном питающих напряжений.
Технические характеристики
Входное напряжение, переменное: 85-264 В.
Выходное напряжение, постоянное: 5 В.
Выходной ток: 2 А.
КПД: 67 %.
Размеры печатной платы: 65x45х21 мм.

PW0520K
Импульсный преобразователь напряжения 9-18В/5В, 2А

PW0520K

Предлагаемый блок в собранном виде позволяет реализовать принцип: купил - подключил. Надежный импульсный преобразователь напряжения DC-DC, обладающий малыми габаритами, минимальным числом внешних пассивных элементов обвязки, широким диапазоном питающих напряжений.
Технические характеристики
Входное напряжение (постоянное): 9-18 В.
Выходное напряжение (постоянное): 5 В.
Напряжение изоляции: 1000 В
Выходной ток: 2 А.
КПД: 81 %.
Размеры блока: 50,6х25,4х11,2 мм.
ВХОД И ВЫХОД гальванически развязаны!

PW0530B
Сетевой адаптер 5 В, 3 А

PW0530B

Предлагаемый блок в собранном виде позволяет реализовать принцип: купил - подключил. Данный импульсный источник питания надежен, обладает малыми габаритами и высокими эксплуатационными характеристиками.

Источник питания соответствует европейским стандартам безопасности и электромагнитной совместимости.
Технические характеристики
Входное напряжение при частоте сети 50-60 Гц/ 0,5 А: 90-264 В.
Защита от короткого замыкания в нагрузке и превышения тока нагрузки.
Выходное напряжение (постоянное): 5 В.
Нестабильность выходного напряжения (толеранс): +/- 5%.
Выходной ток: 3 А.
КПД: 70 %.
Температура эксплуатации: 0…+40 С (до +50 С при 70% нагрузки).
Габариты адаптера (ДxШxВ): 79x54х33 мм.
Разъем питания: P1J (внутренний диаметр - 2,1 мм; внешний диаметр - 5,5 мм; длина - 11 мм).
Вес: 210 г.

PW0530K
Импульсный источник питания 5В, 3А в корпусе

PW0530K

Предлагаемый блок в собранном виде позволяет реализовать принцип: купил - подключил. Надежный импульсный источник питания, обладающий малыми габаритами, минимальным числом внешних пассивных элементов обвязки, широким диапазоном питающих напряжений.
Технические характеристики
Входное напряжение, переменное: 85-264 В.
Выходное напряжение, постоянное: 5 В.
Выходной ток: 3 А.
КПД: 74%.
Размеры: 79x51х28 мм.

PW0550D
Импульсный источник питания 5В, 5А на DIN рейку

PW0550D

Данный импульсный источник питания надежен, обладает малыми габаритами и высокими эксплуатационными характеристиками.

Источник питания соответствует европейским стандартам безопасности и электромагнитной совместимости.
Технические характеристики
Входное напряжение (50-60 Гц): 85-264 В.
Максимальный бросок пускового тока цепи 230 В: до 56 А при "холодном" пуске.
Защита от входного перенапряжения продолжительностью не более 5 секунд с последующим автоматическим восстановлением: до 300 В.
Выходное напряжение (постоянное): 5 В.
Нестабильность выходного напряжения (толеранс): до +/- 1%.
Выходной ток: 5 А.
КПД: 72 %.
Температура эксплуатации: -10…+60 С.
Габариты блока питания: 78x93х67 мм.
Вес: 0,31 кг.

PW0720B
Сетевой адаптер 7,5 В, 2 А

PW0720B

Предлагаемый блок в собранном виде позволяет реализовать принцип: купил - подключил. Данный импульсный источник питания надежен, обладает малыми габаритами и высокими эксплуатационными характеристиками.

Источник питания соответствует европейским стандартам безопасности и электромагнитной совместимости.
Технические характеристики
Входное напряжение при частоте сети 50-60 Гц/ 0,5 А: 90-264 В.
Защита от короткого замыкания в нагрузке и превышения тока нагрузки.
Выходное напряжение (постоянное): 7,5 В.
Нестабильность выходного напряжения (толеранс): +/- 5%.
Выходной ток: 2 А.
КПД: 72 %.
Температура эксплуатации: 0…+40 С (до +50 С при 70% нагрузки).
Габариты адаптера (ДxШxВ): 79x54х33 мм.
Разъем питания: P1J (внутренний диаметр - 2,1 мм; внешний диаметр - 5,5 мм; длина - 11 мм).
Вес: 210 г.

PW0920B
Сетевой адаптер 9 В, 2 А

PW0920B

Предлагаемый блок в собранном виде позволяет реализовать принцип: купил - подключил. Данный импульсный источник питания надежен, обладает малыми габаритами и высокими эксплуатационными характеристиками.

Источник питания соответствует европейским стандартам безопасности и электромагнитной совместимости.
Технические характеристики
Входное напряжение при частоте сети 50-60 Гц/ 0,5 А: 90-264 В.
Защита от короткого замыкания в нагрузке и превышения тока нагрузки.
Выходное напряжение (постоянное): 9 В.
Нестабильность выходного напряжения (толеранс): +/- 5%.
Выходной ток: 2 А.
КПД: 70 %.
Температура эксплуатации: 0…+40 С (до +50 С при 70% нагрузки).
Габариты адаптера (ДxШxВ): 79x54х33 мм.
Разъем питания: P1J (внутренний диаметр - 2,1 мм; внешний диаметр - 5,5 мм; длина - 11 мм).
Вес: 210 г.

PW12045PS
Импульсный источник питания 12В, 0,45А

PW12045PS

Надежный импульсный источник питания, обладающий малыми габаритами, минимальным числом внешних пассивных элементов обвязки, широким диапазоном питающих напряжений.
Технические характеристики
Входное напряжение, переменное: 85-264 В.
Выходное напряжение, постоянное: 12 В.
Выходной ток: 0,45 А.
КПД: 72 %.
Размеры печатной платы: 75x40х21 мм.

PW1209K
Импульсный преобразователь напряжения 12В/9В, 0.1А

PW1209K

Предлагаемый блок в собранном виде позволяет реализовать принцип: купил - подключил. Надежный импульсный преобразователь напряжения DC-DC, обладающий малыми габаритами, минимальным числом внешних пассивных элементов обвязки, широким диапазоном питающих напряжений.
Технические характеристики
Входное напряжение (постоянное): 12 В.
Выходное напряжение (постоянное): 9 В.
Выходной ток: 0.1 А.
КПД: 60 %.
Размеры блока: 19,6х10,14х7,1 мм.
ВХОД И ВЫХОД гальванически развязаны.






PW12125PS
Импульсный источник питания 12В, 1,25А

PW12125PS

Надежный импульсный источник питания, обладающий малыми габаритами, минимальным числом внешних пассивных элементов обвязки, широким диапазоном питающих напряжений.
Технические характеристики
Входное напряжение (переменное): 85-264 В.
Выходное напряжение (постоянное): 12 В.
Выходной ток: 1,25 А.
КПД: 77 %.
Размеры печатной платы: 94x49х25 мм.

PW1212K
Импульсный преобразователь напряжения 9-18В/±12В, 0.42А

PW1212K

Предлагаемый блок в собранном виде позволяет реализовать принцип: купил - подключил. Надежный импульсный преобразователь напряжения DC-DC, обладающий малыми габаритами, минимальным числом внешних пассивных элементов обвязки, широким диапазоном питающих напряжений.
Технические характеристики
Входное напряжение (постоянное): 9-18 В.
Выходное напряжение (постоянное): ±12 В.
Выходной ток: 0.42 А.
КПД: 80 %.
Размеры блока: 50,9х25,4х11,2 мм.
ВХОД И ВЫХОД гальванически развязаны.

PW1215B
Сетевой адаптер 12В, 1.5А

PW1215B

Данный импульсный источник питания надежен, обладает малыми габаритами и высокими эксплуатационными характеристиками.

Источник питания соответствует европейским стандартам безопасности и электромагнитной совместимости.
Технические характеристики
Входное напряжение (50-60 Гц/0,5А): 90-264 В.
Максимальный бросок пускового тока цепи 230 В: до 40 А при "холодном" пуске.
Защита: от короткого замыкания в нагрузке и превышения тока нагрузки.
Выходное напряжение (постоянное): 12 В.
Нестабильность выходного напряжения (толеранс): до +/- 3%.
Выходной ток: 1.5 А.
КПД: 76 %.
Температура эксплуатации, С 0…+40 (до +50С при 70% нагрузки)
Габариты адаптера (ДxШxВ): 79x54х33.
Штекер питания: P1J внутренний диаметр - 2,1 мм; внешний диаметр - 5,5 мм; длина - 11 мм.
Длина кабеля: 1,8 м.
Вес: 210 г.

PW1215K
Импульсный преобразователь напряжения 9-18В/±15В, 0.33А

PW1215K

Предлагаемый блок в собранном виде позволяет реализовать принцип: купил - подключил. Надежный импульсный преобразователь напряжения DC-DC, обладающий малыми габаритами, минимальным числом внешних пассивных элементов обвязки, широким диапазоном питающих напряжений.
Технические характеристики
Входное напряжение (постоянное): 9-18 В.
Выходное напряжение (постоянное): ±15 В.
Выходной ток: 0.33 А.
КПД: 82 %.
Размеры блока: 50,9х25,4х11,2 мм.
ВХОД И ВЫХОД гальванически развязаны.

PW1220D
Импульсный источник питания 12В, 2А на DIN рейку

PW1220D

Данный импульсный источник питания надежен, обладает малыми габаритами и высокими эксплуатационными характеристиками.

Источник питания соответствует европейским стандартам безопасности и электромагнитной совместимости.
Технические характеристики
Входное напряжение (50-60 Гц): 85-264 В.
Максимальный бросок пускового тока цепи 230 В: до 30 А при "холодном" пуске.
Защита от входного перенапряжения продолжительностью не более 5 секунд с последующим автоматическим восстановлением: до 300 В.
Выходное напряжение (постоянное): 12 В.
Нестабильность выходного напряжения (толеранс): до +/- 1%.
Выходной ток: 2 А.
КПД: 81 %.
Температура эксплуатации: -20…+50 С.
Габариты блока питания: 78x93х56 мм.
Вес: 0,27 кг.

PW1221B
Импульсный источник питания 12 В, 2,1 А в корпусе

PW1221B

Предлагаемый блок в собранном виде позволяет реализовать принцип: купил - подключил. Надежный импульсный источник питания, обладающий малыми габаритами, минимальным числом внешних пассивных элементов обвязки, широким диапазоном питающих напряжений.
Технические характеристики
Входное напряжение, переменное: 88-264 В.
Выходное напряжение, постоянное: 12 В.
Максимальный бросок пускового тока цепи 230 В: до 40 А при "холодном" пуске.
Защита от входного перенапряжения: до 300 В продолжительностью не более 5 с с последующим автоматическим восстановлением.
Нестабильность выходного напряжения (толеранс): до +/- 3%.
Выходной ток: 2,1 А.
КПД: 79%.
Размеры: 79x51х28 мм.

Температура эксплуатации: -20...+70 С. Допустимые перегрузки: до 5 G.

PW1221PS
Импульсный источник питания 12В, 2.1А

PW1221PS

Надежный импульсный источник питания, обладающий малыми габаритами, минимальным числом внешних пассивных элементов обвязки, широким диапазоном питающих напряжений.
Технические характеристики
Входное напряжение (переменное): 85-264 В.
Выходное напряжение (постоянное): 12 В.
Выходной ток: 2,1 А.
КПД: 78 %.
Размеры печатной платы: 107х61х28 мм.

PW1232K
Двухполярный импульсный источник питания ±12В, ±0.32А

PW1232K

Предлагаемый блок в собранном виде позволяет реализовать принцип: купил - подключил. Надежный импульсный источник питания, обладающий малыми габаритами, минимальным числом внешних пассивных элементов обвязки, широким диапазоном питающих напряжений.
Технические характеристики
Входное напряжение, переменное: 85-265 В.
Выходное напряжение, постоянное двухполярное: ±12 В.
Выходной ток: ±0.32 А.
КПД: 77 %.
Размеры: 58x45х18.5 мм.

PW1263D
Импульсный источник питания 12В, 6.3А на DIN рейку

PW1263D

Предлагаемый блок в собранном виде позволяет реализовать принцип: купил - подключил. Надежный импульсный источник питания, обладающий малыми габаритами, минимальным числом внешних пассивных элементов обвязки, широким диапазоном питающих напряжений. Крепление - на DIN рейку сетевого щитка.
Технические характеристики
Входное напряжение, переменное: 85-264 В.
Выходное напряжение, постоянное: 12 В.
Выходной ток: 6,3 А.
КПД: 76%.
Размеры: 55,5x125,2х100 мм.

PW1240UPS
Источник бесперебойного питания 12В/4А

PW1240UPS

Блок используется как обычный источник питания и как источник бесперебойного питания. Подключив к блоку аккумуляторную батарею (АКБ) на 12 В (не входит в комплект поставки), Вы можете получить источник бесперебойного питания.
Технические характеристики
Входное напряжение: 88-264 В.
Максимальный бросок пускового тока: до 40 А при "холодном" пуске.
Выходное напряжение от сети: 12 - 14,5 В.
Выходное напряжение от АКБ: 10,5 - 13 В.
Напряжение заряда АКБ: 13,4 В.
Выходной ток: до 4 А.
Ток заряда АКБ: 0…0,23 А (выбор автоматический).
Напряжение отключения АКБ: 10,5 В.
Нестабильность вых. напряжения: до 2%.
КПД: 71 %.
Температура эксплуатации: -10…+60 С.
Габариты блока питания (ДxШxВ): 159x97х38 мм.
Вес: 500 г.
Особенности устройства - наличие защиты от короткого замыкания и превышения тока нагрузки - как при питании от сети, так и в случае питания от АКБ;
- наличие защиты АКБ от перезаряда. Ток заряда плавно уменьшается по мере заряда аккумуляторной батареи, и при полном заряде батареи этот ток минимален, лишь компенсируя ток саморазряда. В таком режиме АКБ может находиться неограниченно долгое время;
- наличие защиты АКБ от переразряда - при автономной работе в случае, если напряжение на АКБ падает ниже 10,5 В - устройство автоматически отключается, и входит в рабочий режим только при появлении сетевого напряжения. Кислотные аккумуляторные батареи не терпят переразряда, и даже однократный случай падения напряжения на клеммах батареи ниже 9-10 В может привести к потере ресурса и емкости АКБ.

PW1240UPS

PW1285
Импульсный источник питания 12В, 0.85А

PW1285

Предлагаемый блок в собранном виде позволяет реализовать принцип: купил - подключил. Надежный импульсный источник питания, обладающий малыми габаритами, минимальным числом внешних пассивных элементов обвязки, широким диапазоном питающих напряжений.
Технические характеристики
Входное напряжение, переменное: 85-264 В.
Выходное напряжение: 12 В.
Выходной ток: 0.85 А.
КПД: 73 %.
Размеры печатной платы: 65x45х21 мм.

PW1210PPS
Импульсный источник питания 12 В, 10.5 А (модуль)

PW1210PPS

Данный импульсный источник питания имеет малые габариты, способен работать в широком диапазоне входного напряжения, обладает повышенной нагрузочной способностью.
Технические характеристики
Входное напряжение, переменное: 90-264 В.
Выходное напряжение, постоянное (+/-2%): 12 В.
Регулировка выходного напряжения: 11,4 - 12,6 В.
Выходной ток: 10,5 А.
КПД: 80 %.
Размеры устройства: 127x76,2х34,6 мм.
Комплект поставки
Готовый источник питания - 1 шт.

PW1210PPS

PW15035PS
Импульсный источник питания 15В, 0.35А

PW15035PS

Надежный импульсный источник питания, обладающий малыми габаритами, минимальным числом внешних пассивных элементов обвязки, широким диапазоном питающих напряжений.
Технические характеристики
Входное напряжение, переменное: 85-264 В.
Выходное напряжение, постоянное: 15 В.
Выходной ток: 0,35 А.
КПД: 75 %.
Размеры печатной платы: 75x40х21 мм.

PW1512B
Сетевой адаптер 15 В, 1,2 А

PW1512B

Предлагаемый блок в собранном виде позволяет реализовать принцип: купил - подключил. Данный импульсный источник питания надежен, обладает малыми габаритами и высокими эксплуатационными характеристиками.

Источник питания соответствует европейским стандартам безопасности и электромагнитной совместимости.
Технические характеристики
Входное напряжение при частоте сети 50-60 Гц/ 0,5 А: 90-264 В.
Защита от короткого замыкания в нагрузке и превышения тока нагрузки.
Выходное напряжение (постоянное): 15 В.
Нестабильность выходного напряжения (толеранс): +/- 5%.
Выходной ток: 1,2 А.
КПД: 77 %.
Температура эксплуатации: 0…+40 С (до +50 С при 70% нагрузки).
Габариты адаптера (ДxШxВ): 79x54х33 мм.
Разъем питания: P1J (внутренний диаметр - 2,1 мм; внешний диаметр - 5,5 мм; длина - 11 мм).
Вес: 210 г.

PW1514
Импульсный источник питания 15В, 1.4А

PW1514

Предлагаемый блок в собранном виде позволяет реализовать принцип: купил - подключил. Надежный импульсный источник питания, обладающий малыми габаритами, минимальным числом внешних пассивных элементов обвязки, широким диапазоном питающих напряжений.
Технические характеристики
Входное напряжение, переменное: 85-264 В.
Выходное напряжение, постоянное: 15 В.
Выходной ток: 1.4 А.
КПД: 76 %.
Размеры печатной платы: 89x51х21 мм.

PW1517B
Импульсный источник питания 15 В, 1.7 А в корпусе

PW1517B

Предлагаемый блок в собранном виде позволяет реализовать принцип: купил - подключил. Надежный импульсный источник питания, обладающий малыми габаритами, минимальным числом внешних пассивных элементов обвязки, широким диапазоном питающих напряжений.
Технические характеристики
Входное напряжение, переменное: 88-264 В.
Выходное напряжение, постоянное: 15 В.
Нестабильность выходного напряжения (толеранс): до +/- 3%.
Выходной ток: 1,7 А.
КПД: 82%.
Размеры: 79x51х28 мм.
Температура эксплуатации: -20...+70 С.
Допустимые перегрузки: до 5 G.

PW1528D
Импульсный источник питания 15В, 2,8А на DIN рейку

PW1528D

Данный импульсный источник питания надежен, обладает малыми габаритами и высокими эксплуатационными характеристиками. Источник питания соответствует европейским стандартам безопасности и электромагнитной совместимости.
Технические характеристики
Входное напряжение (50-60 Гц): 85-264 В.
Максимальный бросок пускового тока цепи 230 В: до 56 А при "холодном" пуске.
Защита от входного перенапряжения продолжительностью
не более 5 секунд с последующим автоматическим восстановлением: до 300 В.
Выходное напряжение (постоянное): 15 В.
Нестабильность выходного напряжения (толеранс): до +/- 1 %.
Выходной ток: 2,8 А.
КПД: 77 %.
Температура эксплуатации: -10…+60 С.
Габариты блока питания: 78x93х67 мм.
Вес: 0,31 кг.

PW1584PPS
Импульсный источник питания 15 В, 8.4 А (модуль)

PW1584PPS

Данный импульсный источник питания имеет малые габариты, способен работать в широком диапазоне входного напряжения, обладает повышенной нагрузочной способностью.
Технические характеристики
Входное напряжение, переменное: 90-264 В.
Выходное напряжение, постоянное (+/-2%): 15 В.
Регулировка выходного напряжения: 14,25 - 15,75 В.
Выходной ток: 8,4 А.
КПД: 80 %.
Размеры устройства: 127x76,2х34,6 мм.
Комплект поставки
Готовый источник питания - 1 шт.



PW1810B
Сетевой адаптер 18 В, 1 А

PW1810B

Предлагаемый блок в собранном виде позволяет реализовать принцип: купил - подключил. Данный импульсный источник питания надежен, обладает малыми габаритами и высокими эксплуатационными характеристиками.

Источник питания соответствует европейским стандартам безопасности и электромагнитной совместимости.
Технические характеристики
Входное напряжение при частоте сети 50-60 Гц/ 0,5 А: 90-264 В.
Защита от короткого замыкания в нагрузке и превышения тока нагрузки.
Выходное напряжение (постоянное): 18 В.
Нестабильность выходного напряжения (толеранс): +/- 5%.
Выходной ток: 1 А.
КПД: 78 %.
Температура эксплуатации: 0…+40 С (до +50 С при 70% нагрузки).
Габариты адаптера (ДxШxВ): 79x54х33 мм.
Разъем питания: P1J (внутренний диаметр - 2,1 мм; внешний диаметр - 5,5 мм; длина - 11 мм).
Вес: 210 г.

PW24022PS
Импульсный источник питания 24В, 0.22А

PW24022PS

Надежный импульсный источник питания, обладающий малыми габаритами, минимальным числом внешних пассивных элементов обвязки, широким диапазоном питающих напряжений.
Технические характеристики
Входное напряжение, переменное: 85-264 В.
Выходное напряжение, постоянное: 24 В.
Выходной ток: 0.22 А.
КПД: 75 %.
Размеры печатной платы: 75x40х21 мм.

PW2409K
Импульсный преобразователь напряжения 18-36В/9В, 0.55А

PW2409K

Предлагаемый блок в собранном виде позволяет реализовать принцип: купил - подключил. Надежный импульсный преобразователь напряжения DC-DC, обладающий малыми габаритами, минимальным числом внешних пассивных элементов обвязки, широким диапазоном питающих напряжений.
Технические характеристики
Входное напряжение (постоянное): 18...36 В.
Выходное напряжение (постоянное): 9 В.
Выходной ток: 0.55 А.
КПД: 81 %.
Размеры блока: 50,6х25,4х11,2 мм.
ВХОД И ВЫХОД гальванически развязаны.

PW2411B
Импульсный источник питания 24 В, 1,1 А в корпусе

PW2411B

Предлагаемый блок в собранном виде позволяет реализовать принцип: купил - подключил. Надежный импульсный источник питания, обладающий малыми габаритами, минимальным числом внешних пассивных элементов обвязки, широким диапазоном питающих напряжений.
Технические характеристики
Входное напряжение, переменное: 88-264 В.
Выходное напряжение, постоянное: 24 В.
Максимальный бросок пускового тока цепи 230 В: до 40 А при "холодном" пуске.
Защита от входного перенапряжения: до 300 В продолжительностью не более 5 с с последующим автоматическим восстановлением.
Нестабильность выходного напряжения (толеранс): до +/- 3%.
Выходной ток: 1,1 А.
КПД: 84%.
Размеры: 79x51х28 мм.
Температура эксплуатации: -20...+70 С.
Допустимые перегрузки: до 5 G.

PW2412K
Импульсный преобразователь напряжения 9.2-36В/12В, 1.25А

PW2412K

Предлагаемый блок в собранном виде позволяет реализовать принцип: купил - подключил. Надежный импульсный преобразователь напряжения DC-DC, обладающий малыми габаритами, минимальным числом внешних пассивных элементов обвязки, широким диапазоном питающих напряжений.
Технические характеристики
Входное напряжение (постоянное): 9.2-36 В.
Выходное напряжение (постоянное): 12 В.
Выходной ток: 1.25 А.
КПД: 80 %.
Размеры блока: 38,1х50,8х9,52 мм.
ВХОД И ВЫХОД гальванически развязаны.

PW2420D
Импульсный источник питания 24В, 2А на DIN рейку

PW2420D

Данный импульсный источник питания надежен, обладает малыми габаритами и высокими эксплуатационными характеристиками.

Источник питания соответствует европейским стандартам безопасности и электромагнитной совместимости.
Технические характеристики
Входное напряжение(50-60 Гц): 85-264 В.
Максимальный бросок пускового тока цепи 230 В: до 56 А при "холодном" пуске.
Защита от входного перенапряжения до 300 В продолжительностью не более 5 секунд с последующим автоматическим восстановлением: до 300 В.
Выходное напряжение (постоянное): 24 В.
Нестабильность выходного напряжения (толеранс): до +/- 1%.
Выходной ток: 2 А.
КПД: 80 %.
Температура эксплуатации: -10…+60 С.
Габариты блока питания: 78x93х67 мм.
Вес: 0,31 кг.

PW2452PPS
Импульсный источник питания 24 В, 5.2 А (модуль)

PW2452PPS

Данный импульсный источник питания имеет малые габариты, способен работать в широком диапазоне входного напряжения, обладает повышенной нагрузочной способностью.
Технические характеристики
Входное напряжение, переменное: 90-264 В.
Выходное напряжение, постоянное (+/-2%): 24 В.
Регулировка выходного напряжения: 22,8 - 25,2 В.
Выходной ток: 5,2 А.
КПД: 83 %.
Размеры устройства: 127x76,2х34,6 мм.
Комплект поставки
Готовый источник питания - 1 шт.

PW2452PPS

PW2864B
Сетевой адаптер 28 В, 0,64 А

PW2864B

Предлагаемый блок в собранном виде позволяет реализовать принцип: купил - подключил. Данный импульсный источник питания надежен, обладает малыми габаритами и высокими эксплуатационными характеристиками.

Источник питания соответствует европейским стандартам безопасности и электромагнитной совместимости.
Технические характеристики
Входное напряжение при частоте сети 50-60 Гц/ 0,5 А: 90-264 В.
Защита от короткого замыкания в нагрузке и превышения тока нагрузки.
Выходное напряжение (постоянное): 28 В.
Нестабильность выходного напряжения (толеранс): +/- 5%.
Выходной ток: 0,64 А.
КПД: 81 %.
Температура эксплуатации: 0…+40 С (до +50 С при 70% нагрузки).
Габариты адаптера (ДxШxВ): 79x54х33 мм.
Разъем питания: P1J (внутренний диаметр - 2,1 мм; внешний диаметр - 5,5 мм; длина - 11 мм).
Вес: 210 г.

PW48313PS
Импульсный источник питания 48В, 0.313А

PW48313PS

Надежный импульсный источник питания, обладающий малыми габаритами, минимальным числом внешних пассивных элементов обвязки, широким диапазоном питающих напряжений.
Технические характеристики
Входное напряжение (переменное): 85-264.
Выходное напряжение (постоянное): 48 В.
Выходной ток: 0,313 А.
КПД: 77 %.
Размеры печатной платы: 94x49х25 мм.

PW4837B
Сетевой адаптер 48 В, 0,37 А

PW4837B

Предлагаемый блок в собранном виде позволяет реализовать принцип: купил - подключил. Данный импульсный источник питания надежен, обладает малыми габаритами и высокими эксплуатационными характеристиками.

Источник питания соответствует европейским стандартам безопасности и электромагнитной совместимости.
Технические характеристики
Входное напряжение при частоте сети 50-60 Гц/ 0,5 А: 90-264 В.
Защита от короткого замыкания в нагрузке и превышения тока нагрузки.
Выходное напряжение (постоянное): 48 В.
Нестабильность выходного напряжения (толеранс): +/- 5%.
Выходной ток: 0,37 А.
КПД: 82 %.
Температура эксплуатации: 0…+40 С (до +50 С при 70% нагрузки).
Габариты адаптера (ДxШxВ): 79x54х33 мм.
Разъем питания: P1J (внутренний диаметр - 2,1 мм; внешний диаметр - 5,5 мм; длина - 11 мм).
Вес: 210 г.

PW4857B
Импульсный источник питания 48В, 0,57А в корпусе

PW4857B

Предлагаемый блок в собранном виде позволяет реализовать принцип: купил - подключил. Надежный импульсный источник питания, обладающий малыми габаритами, минимальным числом внешних пассивных элементов обвязки, широким диапазоном питающих напряжений.
Технические характеристики
Входное напряжение, переменное: 88-264 В.
Выходное напряжение, постоянное: 48 В.
Максимальный бросок пускового тока цепи 230 В: до 40 А при "холодном" пуске.
Защита от входного перенапряжения: до 300 В продолжительностью не более 5 с с последующим автоматическим восстановлением.
Нестабильность выходного напряжения (толеранс): до +/- 3%.
Выходной ток: 0,57 А.
КПД: 85%.
Размеры: 79x51х28 мм.
Температура эксплуатации: -20...+70 С.
Допустимые перегрузки: до 5 G.



Наверх На главную страницу E-Mail




Copyright © 2001-2010 «МАСТЕР КИТ-КИЕВ»
Дизайн - WCA Design Studio
