АВТОЭЛЕКТРОНИКА

  Посмотреть прайс




NM5428
Автоматическое зарядное устройство "Арго-3"

NM5428

Зарядное устройство "Арго-3" предназначено для зарядки в автоматическом и ручном режимах аккумуляторных батарей напряжением 12 В и емкостью до 180 А/ч. Стабилизированный зарядный ток поддерживается автоматически в зависимости от состояния АККБ до конца зарядки и не опускается ниже 5 А.
Технические характеристики
Напряжение сети: 160…250 В
Ток заряда: 5 А
Ток десульфатации и дозарядки: 2 А
Ток компенсации: 0,25 А
Температура эксплуатации: 1…30 град С
Принцип работы
Зарядное устройство (ЗУ) подключается к аккумулятору и заряжает его с минимального напряжения (может заряжать практически от 0В) постоянным током 5А до напряжения на клеммах аккумулятора 14В, а затем переходит в импульсный режим работы - зарядка продолжается импульсами силой тока 2 А. В таком режиме происходит растворение сульфатов с пластин и поднятие плотности электролита.
Показания индикатора
1. При постоянном свечении индикатора идет зарядка;
2. При малой частоте мигания индикатора происходит десульфатация пластин АКБ и увеличение плотности электролита;
3. При большой частоте мигания индикатора зарядное устройство переходит в режим хранения АКБ. В этом режиме на АКБ подается небольшой ток, компенсирующий ее саморазряд. В этом состоянии АКБ может находиться неограниченное время.

NS099 **
Блок задержки

NS099

Это устройство обеспечивает задержку выключения освещения салона автомобиля, оставляя время водителю для того, чтобы вставить ключ в замок зажигания и пристегнуть ремень безопасности. Блок задержки также будет необходим, если ваш автомобиль оборудован охранной системой - время задержки срабатывания регулируется. Размеры печатной платы 76х33 мм.
Технические характеристики:
напряжение питания, В 12…14;
ток потребления, мА 50;
коммутируемый ток, А 12.



NM8021 *
Индикатор уровня заряда аккумуляторной батареи DC-12 V

NM8021

Индикатор позволяет контролировать состояние аккумуляторной батареи автомобиля и работоспособность реле-регулятора, что предотвратит преждевременный выход из строя аккумулятора и поможет сэкономить ваши деньги. С помощью этого тестера можно проверить и другое электрооборудование автомобиля. А также тестер можно использовать для проверки других низковольтных устройств. Размеры печатной платы 43х20 мм.
Технические характеристики:
рабочий диапазон, В 2,5…18,0;
максимальный потребляемый ток, не более, мА 20,0.



NK017/1**

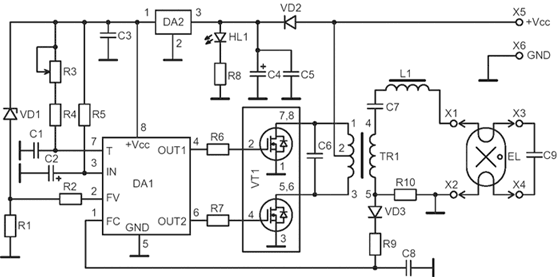

Переносной электронный балласт для люминесцентной лампы 10…15 Вт (авто, 12 В)

NK017/1

Предлагаемый набор позволит радиолюбителю собрать простой и надежный электронный балласт для люминесцентной лампы (лампа дневного света, ЛДС) с питанием от источника постоянного напряжения 10…15 В. ЛДС обладает более высоким КПД, экономичностью и светоотдачей в отличие от стандартной лампы накаливания. Это устройство пригодится как дома, так и на отдыхе.
Технические характеристики
Напряжение питания: 10 - 15 В (типовое 14,4 В).
Ток потребления: 1 А.
КПД: 95 %.
Рекомендуемый тип лампы: OSRAM 11W/21-840.
Размеры печатной платы: 67x45 мм.

NK017_1

NS124**
Преобразователь напряжения 12В в 220 В/50 Гц (BD237)

NS124

Преобразователь постоянного напряжения 12 В в переменное напряжение 220 В/ 50 Гц найдет применение у автолюбителей и дачников. Выходная мощность преобразователя - 100 Вт, что позволяет подключать к нему бытовые электроприборы, например - электробритвы, переносные телевизоры. Преобразователь может применяться в качестве источника резервного питания при отключении напряжения электросети 220 В.

NS124

NK131**
Преобразователь напряжения 6…12 В в 12…30 В / 1…1,5 А

NK131

Устройство представляет собой электронный трансформатор постоянного тока, позволяющий питать приборы, требующие повышенного напряжения 12…30 В (усилители низкой частоты, радиоприемники) от источника 6…12 В, например, от автомобильного аккумулятора. Импульсный трансформатор входит в состав набора.
Технические характеристики
Входное напряжение: 6…12 B.
Выходное напряжение: 12…30 B.
Ток нагрузки: 1…1,5 A.
Размеры печатной платы: 55х55 мм.

NK131

NK289**
Преобразователь напряжения 12В в 220 В/50 Гц

NK289

Преобразователь постоянного напряжения 12 В в 220 В/50 Гц незаменим при проведении досуга на природе. С его помощью Вы сможете пользоваться привычными для Вас бытовыми электроприборами. Также он найдёт применение и у дачников для обеспечения резервного питания при внезапном отключении электроэнергии. Для работы устройства необходим повышающий трансформатор 2х10 В/10 А - 220 В/0,4 А, мощностью не менее 60…70 Вт, а также два радиатора площадью 200 см2 каждый. Размеры печатной платы 30х54 мм.

NK289

NM1025**
Преобразователь напряжения 12 В/ ±45 В, 200 Вт

NM1025

Предлагаемый набор позволит радиолюбителю собрать автомобильный импульсный преобразователь напряжения 12 В/± 45 В, 200 Вт, который можно использовать для питания мощных усилителей низкой частоты от бортовой сети автомобиля.

Преобразователь подключается непосредственно к аккумуляторной батарее автомобиля.
Технические характеристики
Входное напряжение: 12 - 15 В (типовое 14,4 В).
Выходное постоянное двухполярное напряжение: ± 45 В.
Максимальная мощность нагрузки: 200 Вт.
Ток потребления на холостом ходу, не более: 0,6 А.
Частота преобразования: 25 кГц.
Размеры печатной платы: 182х60 мм.

NM1025

NM1032**

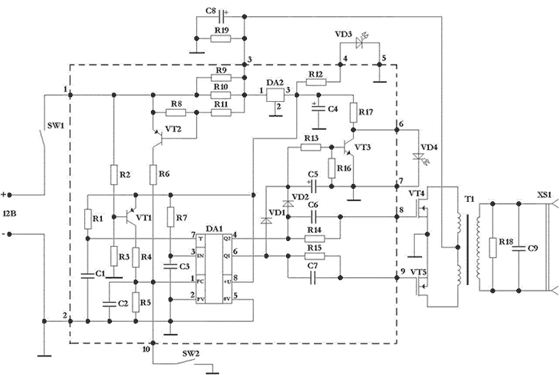

Преобразователь напряжения 12 В в 220 В/50 Гц

NM1032

Преобразователь предназначен для питания от автомобильного аккумулятора напряжением 12 В бытовых приборов, теле- и радиоаппаратуры, электроинструментов, холодильников, осветительных ламп и другой нагрузки с номинальной мощностью до 100 Вт и рабочим переменным напряжением 220 В.
Технические характеристики
Входное напряжение: 10,5…14 В.
Выходное напряжение: 190…240 В.
Частота выходного напряжения: 48…52 Гц.
Мощность подключаемой нагрузки, не более: 100 Вт.
Размер печатной платы: 32х57 мм.

NM1032

NM1034**
Преобразователь напряжения 24 В в 12 В/3А

NM1034

Предлагаемый набор позволяет собрать устройство, которое используется для преобразования постоянного напряжения 24 В в 12 В при максимальном токе нагрузки 3 А. Такой преобразователь можно использовать, например, в салоне грузовых автомобилей и некоторых моделей иномарок с бортовой сетью 24 В для питания магнитолы, портативного телевизора и другой бытовой техники. По сравнению с линейными преобразователями, данный импульсный преобразователь отличается повышенным КПД.
Технические характеристики
Входное напряжение: 24 В.
Выходное напряжение: 12 В.
Максимальный выходной ток: 3 А.
Ток потребления при полной нагрузке (не более): 2,5 А.
Размер печатной платы: 50x50 мм.

NM1034

NS070 **
Регулятор для автомобильных стеклоочистителей

NS070

С помощью этого набора вы можете усовершенствовать работу стеклоочистителей вашего автомобиля. Это полезное устройство позволяет плавно регулировать частоту работы стеклоочистителей в зависимости от конкретных погодных условий. Сборка устройства и установка его в автомобиле не вызовет у вас затруднений.

Необходимая частота маха щеток стеклоочистителя устанавливается переменным резистором, который входит в комплект набора. Тумблером переключаются два режима работы: прерывистый режим и непрерывный (тумблер в комплект набора не входит). Размеры печатной платы 33х86 мм.
Технические характеристики:
напряжение питания, В 12;
ток потребления, мА 50;
диапазон регулировки длительности паузы, сек 10…60.



NF226**
Сигнализатор заднего хода

NF226

Предлагаемый к сборке набор позволит автолюбителю собрать простое устройство, которое будет издавать прерывистый звуковой сигнал при движении автомобиля задним ходом.

Данное устройство повышает безопасность движения, так как предупреждает пешеходов об опасности.
Технические характеристики
Напряжение питания (АКБ): 6 - 15 В.
Ток в режиме покоя: до 1 мА.
Ток в режиме сигнализации: до 30 мА.
Размеры печатной платы: 46x34 мм.

NF226

NF225**
Сигнализатор поворота

NF225

Предлагаемый к сборке набор позволит автолюбителю собрать простое устройство, которое будет дублировать звуком сигналы "поворотника" автомобиля.
Технические характеристики
Напряжение питания: 6 - 12 В.
Ток в режиме покоя: до 1 мА.
Ток в режиме сигнализации: до 50 мА.
Размеры печатной платы: 38x27 мм.

NF225

NF189**
Стробоскоп (12 В, авто)

NF189

Стробоскоп предназначен для создания ярких световых эффектов. Устройство можно использовать для декоративной подсветки Вашего автомобиля. Он найдет применение на дискотеках, при оформлении витрин и световых реклам.

Стробоскоп выполнен на импульсной ксеноновой лампе, имеет небольшие размеры, обладает высокой надёжностью и прост в изготовлении.
Технические характеристики
Напряжение питания: =12 В.
Ток потребления, не более: 200 мА.
Частота вспышек: 1…2 Гц.
Размеры печатной платы: 56х44 мм.


NM8012*
Тестер DC-12 В

NM8012

Этот простейший тестер предназначен для проверки и поиска неисправностей электрооборудования Вашего автомобиля. Устройство имеет небольшие размеры. Размеры печатной платы 42х20 мм.

Проверяя проводку автомобиля, "свежесть" аккумулятора и отыскивая неисправности в электрооборудовании, водитель зачастую не имеет в своем распоряжении даже простого пробника. А без этого порою невозможно поставить диагноз неисправности.

Чтобы перечисленные работы можно было осуществить в пути, нужно запастись простым пробником. К тестеру необходимо припаять два отрезка провода.

NM8012

NM9213**

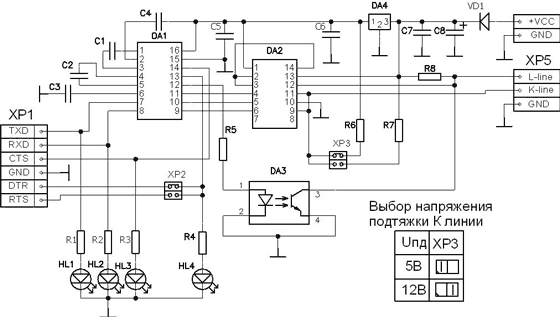

Универсальный автомобильный адаптер K-L-линии (для автомобилей с инжекторным двигателем)

NM9213

Адаптер предназначен для подключения персонального компьютера (PC) к диагностическому каналу (К или L -линии) электронного блока управления (ЭБУ) автомобиля с целью диагностики и управления его функциями.
Технические характеристики.
Напряжение питания, Uп: 12 В.
Ток потребления: 10 мА.
Поддерживаемые интерфейсы: K-line (ISO-9141), L-line (ALDL).
Напряжение подтяжки К-линии: 5 или 12 В.
Размеры печатной платы: 38x27 мм.

NM9213

NM2032**

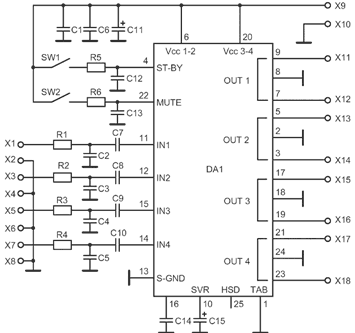

Усилитель НЧ 4х40 Вт (TDA7386, авто)

NM2032

Предлагаемый набор позволит радиолюбителю собрать простой и надежный усилитель НЧ, обладающий малыми габаритами и широким диапазоном питающих напряжений. Области применения данного УНЧ крайне разнообразны. УНЧ можно использовать как на открытом воздухе для проведения различных мероприятий, так и в домашних условиях в составе Вашего музыкального комплекса. Однако, основное его назначение - это установка в Вашей автомагнитоле, вместо старого усилителя НЧ, для повышения ее выходной мощности.
Технические характеристики
Напряжение питания: 6…18 В.
Пиковое значение выходного тока: 4,5…5,5 А.
Ток в режиме mute/stand-by: 100 мкА.
Диапазон воспроизводимых частот: 20…75000 Гц.
Коэффициент нелинейных искажений: 1 %(max 10 %).
Сопротивление нагрузки: >2 Ом (номинальное 4 Ом).
Выходная мощность: 4х40 Вт(TDA7386).
Входное сопротивление: 100 кОм.
Коэффициент усиления Au: 26.
Размеры печатной платы: 45x40 мм.

NM2032

BM2032
Усилитель НЧ 4х40 Вт (TDA7386, авто) (блок)

BM2032

Уже собранная версия набора NM2032.










NM2033**
Усилитель НЧ 100 Вт (TDA7294)

NM2033

Предлагаемый набор позволит радиолюбителю собрать простой и надежный мощный усилитель НЧ, обладающий малыми габаритами, минимальным числом внешних пассивных элементов обвязки, широким диапазоном питающих напряжений и сопротивлений нагрузки. Усилитель можно использовать как на открытом воздухе, так и в помещении в составе Вашего музыкального аудиокомплекса. Усилитель хорошо зарекомендовал себя как УНЧ для сабвуфера. Набор, безусловно, будет интересен и полезен при знакомстве с основами электроники и получении опыта сборки и настройки устройств.
Технические характеристики
Напряжение питания, двухполярное: +/- 10 … 40 В.
Пиковое значение выходного тока: 10 А.
Ток в режиме покоя: 20 … 60 мА.
Ток в режиме MUTE/ST-BY: 3 мА.
Долговременная выходная мощность при
коэффициенте гармоник = 0.5 %, при:
Uп = +/- 35 В и Rн = 8 Ом: 70 Вт,
Uп = +/- 31 В и Rн = 6 Ом: 70 Вт,
Uп = +/- 27 В и Rн = 4 Ом: 70 Вт.
Пиковая музыкальная выходная мощность (1 сек.) при коэффициенте гармоник = 10%, при:
Uп = +/- 38 В и Rн = 8 Ом: 100 Вт,
Uп = +/- 33 В и Rн = 6 Ом: 100 Вт,
Uп = +/- 29 В и Rн = 4 Ом: 100 Вт.
Коэффициент усиления по напряжению, Au: 30.
Диапазон воспроизводимых частот: 20 … 20000 Гц.
Входное сопротивление: 22 кОм.
Размеры печатной платы: 43x33 мм.

NM2033

BM2033
Усилитель НЧ 100 Вт (TDA7294) (блок)

BM2033

Уже собранная версия набора NM2033.











NM2034**
Усилитель НЧ 70 Вт (TDA1562, авто)

NM2034

Предлагаемый набор позволит радиолюбителю собрать простой и надежный мощный усилитель низкой частоты. Усилитель развивает выходную мощность 70 Вт на нагрузке 4 Ом при питании от однополярного источника напряжением 14,4 В.

Области применения данного УНЧ крайне разнообразны: его можно использовать на открытом воздухе для проведения различных мероприятий, в домашних условиях в составе музыкального аудиокомплекса. Основное его назначение - это установка в автомобиле для повышения выходной мощности автомагнитолы. Усилитель также хорошо зарекомендовал себя как УНЧ для сабвуфера. Радиатор в комплект набора не входит.

Усилитель работает в классе H (с вольтодобавкой), обладает малыми габаритами и минимальным числом внешних пассивных элементов.
Технические характеристики
Напряжение питания: 14.4 В (максимальное значение - 18 В).
Пиковое значение выходного тока: 10 А.
Ток в режиме покоя: 110 … 150 мА.
Ток в режиме MUTE/ST-BY: 25 мА.
Сопротивление нагрузки: 4 Ом.
Долговременная выходная мощность
- при коэффициенте гармоник 0.03%: 1 Вт.
- при коэффициенте гармоник 0.06%: 20 Вт.
- при коэффициенте гармоник 0.5%: 55 Вт.
- при коэффициенте гармоник 10%: 70 Вт.
Коэффициент усиления по напряжению Au: 26 дБ.
Диапазон воспроизводимых частот: 20 … 20000 Гц.
Напряжение на входе (Uвх) при Pвых=70 Вт: 0,85 В.
Входное сопротивление: 10 кОм.
Размеры печатной платы: 67x37 мм.

NM2034

BM2034
Усилитель НЧ 70 Вт (TDA1562, авто) (блок)

BM2034

Уже собранная версия набора NM2034.













NM2036**
Усилитель НЧ 32 Вт (TDA2050, Hi-Fi)

NM2036

Предлагаемый набор позволит радиолюбителю собрать простой и надежный мощный усилитель НЧ класса Hi-Fi, обладающий минимальным коэффициентом нелинейных искажений и уровнем собственных шумов.

Устройство обладает малыми габаритами, широким диапазоном питающих напряжений и сопротивлений нагрузки.
Технические характеристики
Напряжение питания: 10 - 50 В.
Пиковое значение выходного тока: 5 А.
Ток в режиме покоя: 30 - 55 мА.
Долговременная выходная мощность при коэффициенте гармоник = 0,5 % и
Uп = 36 В, Rн = 4 Ом: 28 Вт,
Uп = 36 В, Rн = 8 Ом: 18 Вт,
Uп = 44 В, Rн = 8 Ом: 25 Вт.
Долговременная выходная мощность при коэффициенте гармоник = 10 % и
Uп = 36 В, Rн = 4 Ом: 35 Вт,
Uп = 36 В, Rн = 8 Ом: 22 Вт,
Uп = 44 В, Rн = 8 Ом: 32 Вт.
Суммарное значение коэффициента нелинейных искажений при
Uп = 36 В, Rн = 4 Ом, F = 1 кГц, Pвых = 0,1 - 24 Вт: 0,03 %.
Суммарное значение коэффициента нелинейных искажений при
Uп = 44 В, Rн = 8 Ом, F = 1 кГц, Pвых = 0,1 - 20 Вт: 0,02 %.
Коэффициент усиления по напряжению Au: 30 дБ.
Входное сопротивление: 22 кОм.
Диапазон воспроизводимых частот: 20 - 25000 Гц.
Размеры печатной платы: 53x33 мм.

NM2036

BM2036
Усилитель НЧ 32 Вт (TDA2050, Hi-Fi) (блок)

BM2036

Уже собранная версия набора NM2036.













NM2037**
Усилитель НЧ 18 Вт (TDA2030A)

NM2037

Предлагаемый набор позволит радиолюбителю собрать простой и надежный усилитель НЧ класса Hi-Fi, обладающий минимальным коэффициентом нелинейных искажений и уровнем собственных шумов.
Технические характеристики.
Напряжение питания: 12 - 44 В.
Пиковое значение выходного тока: 3,5 А.
Ток в режиме покоя: 50 мА.
Долговременная выходная мощность при коэффициенте гармоник = 0,5 % и
Uп = 32 В, Rн = 4 Ом: 18 Вт,
Uп = 32 В, Rн = 8 Ом: 12 Вт,
Uп = 38 В, Rн = 8 Ом: 16 Вт.
Суммарное значение коэффициента нелинейных искажений при
Uп = 32 В, Rн = 4 Ом, F = 40 - 15000 Гц, Pвых = 0,1 - 14 Вт: 0,08 %.
Суммарное значение коэффициента нелинейных искажений при
Uп = 32 В, Rн = 8 Ом, F = 40 - 15000 Гц, Pвых = 0,1 - 14 Вт: 0,5 %.
Коэффициент усиления по напряжению Au: 26 дБ.
Входное сопротивление: 100 кОм.
Диапазон воспроизводимых частот: 20 - 25000 Гц.
Размеры печатной платы: 53x33 мм.

NM2037

BM2037
Усилитель НЧ 18 Вт (TDA2030A) (блок)

BM2037

Уже собранная версия набора NM2037.













NM2038**
Усилитель НЧ 44 Вт (TDA2030A+BD907/908, Hi-Fi)

NM2038

Предлагаемый набор позволит радиолюбителю собрать простой и надежный усилитель НЧ класса Hi-Fi, обладающий минимальным коэффициентом нелинейных искажений и уровнем собственных шумов.
Технические характеристики
Напряжение питания: 12 - 44 В, типовое 36 В.
Ток в режиме покоя: 50 мА.
Долговременная выходная мощность при коэффициенте гармоник = 0,5 % и
Uп = 39 В, Rн = 4 Ом, F = 40 - 15000 Гц: 35 Вт,
Uп = 36 В, Rн = 8 Ом, F = 40 - 15000 Гц: 28 Вт.
Долговременная выходная мощность при коэффициенте гармоник = 10 % и
Uп = 39 В, Rн = 4 Ом, F = 1000 Гц: 44 Вт,
Uп = 36 В, Rн = 8 Ом, F = 1000 Гц: 35 Вт.
Суммарное значение коэффициента нелинейных искажений при
F = 1000 Гц, Pвых = 20 Вт: 0,02 %.
Суммарное значение коэффициента нелинейных искажений при
F = 40 - 15000 Гц, Pвых = 20 Вт: 0,05 %.
Коэффициент усиления по напряжению Au: 20 дБ.
Входное сопротивление: 56 кОм.
Входная чувствительность: 890 мВ.
Диапазон воспроизводимых частот: 20 - 25000 Гц.
Размеры печатной платы: 56x46 мм.

NM2038

BM2038
Усилитель НЧ 44 Вт (TDA2030A+BD907/908, Hi-Fi) (блок)

BM2038

Уже собранная версия набора NM2038.













NM2039**
Усилитель НЧ 2х40 Вт (TDA8560Q/ TDA8563Q)

NM2039

Предлагаемый набор позволит радиолюбителю собрать простой и надежный автомобильный усилитель НЧ, обладающий минимальным коэффициентом нелинейных искажений и уровнем собственных шумов.
Технические характеристики
Напряжение питания: 6 - 18 В; типовое 14,4 В.
Пиковое значение выходного тока: 7,5 А.
Ток в режиме покоя: 120 мА.
Долговременная выходная мощность, при
Rн = 4 Ом, коэффициенте гармоник = 10%, F = 1 кГц: 25 Вт,
Rн = 2 Ом, коэффициенте гармоник = 10%, F = 1 кГц: 40 Вт.
Коэффициент усиления по напряжению, Au: 40 дБ.
Входное сопротивление: 30 кОм.
Входная чувствительность: 100 мВ.
Диапазон воспроизводимых частот: 20 - 20000 Гц.
Размеры печатной платы: 83x24 мм.

NM2039

BM2039
Усилитель НЧ 2х40 Вт (TDA8560Q/ TDA8563Q) (блок)

BM2039

Уже собранная версия набора NM2039.

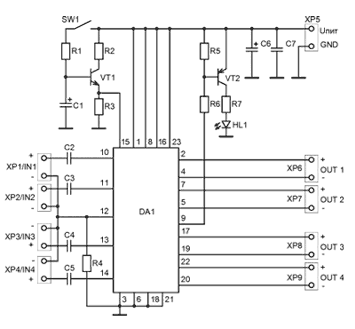

NM2040**
Усилитель НЧ 4х40 Вт (TDA8571J, авто)

NM2040

Предлагаемый набор позволит радиолюбителю собрать простой и надежный автомобильный усилитель НЧ, обладающий минимальным коэффициентом нелинейных искажений и уровнем собственных шумов.
Технические характеристики
Напряжение питания: 6 - 18 В; типовое: 14,4 В.
Пиковое значение выходного тока: 7,5 А.
Ток в режиме покоя: 200 мА.
Долговременная выходная мощность, при
Rн = 4 Ом, коэффициенте гармоник = 0,5 %, F = 1 кГц: 19 Вт,
Rн = 4 Ом, коэффициенте гармоник = 10 %, F = 1 кГц: 26 Вт,
Rн = 4 Ом, коэффициенте гармоник > 10 %, F = 1 кГц: 40 Вт.
Коэффициент усиления по напряжению, Au: 34 дБ.
Входное сопротивление: 30 кОм.
Входная чувствительность: 500 мВ.
Диапазон воспроизводимых частот: 20 - 20000 Гц.
Размеры печатной платы: 97x32 мм.

NM2040

BM2040
Усилитель НЧ 4х40 Вт (TDA8571J, авто) (блок)

BM2040

Уже собранная версия набора NM2040.










NM2041**
Усилитель НЧ 22 Вт (TDA1516BQ / TDA1518BQ, авто)

NM2041

Предлагаемый набор позволит радиолюбителю собрать простой и надежный автомобильный усилитель НЧ, обладающий минимальными коэффициентом нелинейных искажений и уровнем собственных шумов.
Технические характеристики
Напряжение питания: 6 - 18 В, типовое: 14,4 В.
Пиковое значение выходного тока: 4 А.
Ток в режиме покоя: 30 мА.
Долговременная выходная мощность, при
Rн = 4 Ом, коэффициенте гармоник = 0,5 %, F = 1 кГц: 17 Вт,
Rн = 4 Ом, коэффициенте гармоник = 10 %, F = 1 кГц: 22 Вт.
Коэффициент усиления по напряжению Au: 46 дБ.
Входное сопротивление: 30 кОм.
Диапазон воспроизводимых частот: 20 - 20000 Гц.
Размеры печатной платы: 48x20 мм.

NM2041

NM2042**
Усилитель НЧ 140Вт (TDA7293, Hi-Fi)

NM2042

Предлагаемый набор позволит радиолюбителю собрать простой и надежный мощный усилитель НЧ, обладающий малыми габаритами, минимальным числом внешних пассивных элементов обвязки, широким диапазоном питающих напряжений и сопротивлений нагрузки.

Усилитель хорошо зарекомендовал себя как УНЧ для сабвуфера.
Технические характеристики
Напряжение питания, двухполярное: +/- (12 - 50) В.
Пиковое значение выходного тока: 10 А.
Ток в режиме покоя: 30 мА.
Ток в режиме MUTE/ST-BY: 0,5 мА.
Выходная мощность, при Uп = +/- 30 В, Rн = 4 Ом, и Кг = 1 %: 80 Вт.
Выходная мощность, при Uп = +/- 45 В, Rн = 8 Ом, и Кг = 10 %: 140 Вт.
Выходная мощность, при Uп = +/- 30 В, Rн = 4 Ом, и Кг = 10%: 110 Вт.
Коэффициент усиления Au: 30 дБ.
Диапазон воспроизводимых частот: 20 - 20000 Гц.
Входное сопротивление: 22 кОм.
Размеры печатной платы: 47x55 мм.

NM2042

BM2042
Усилитель НЧ 140 Вт (TDA7293, Hi-Fi) (блок)

BM2042

Уже собранная версия набора NM2042.










NM2115**
Активный фильтр НЧ для сабвуфера

NM2115

Предлагаемый набор позволит радиолюбителю собрать простой и надежный активный фильтр НЧ для сабвуфера, обладающий малым уровнем собственного шума, малыми габаритами и энергопотреблением, широким диапазоном питающих напряжений, минимальным числом внешних пассивных элементов обвязки. Использование активного фильтра избавит Вас от установки громоздкого пассивного ФНЧ на выходе УМ, обладающего низким КПД.

Фильтр устанавливается между линейным выходом источника сигнала и входом УМ сабвуфера. Он хорошо зарекомендовал себя при работе совместно с мощным автомобильным усилителем NM2034 (70 Вт/12 В).
Технические характеристики
Напряжение питания: 3…32 В.
Ток потребления: 6 мА.
Частота среза: 100 Гц.
Усиление в полосе пропускания: 6 дБ.
Затухание вне полосы пропускания: 12 дБ/окт.
Размеры печатной платы: 37x27 мм.

NM2115

BM2115
Активный фильтр НЧ для сабвуфера (блок)

BM2115

Уже собранная версия набора NM2115.








NM2116**
Активный 3-х полосный фильтр

NM2116

Предлагаемый набор позволит собрать простой и надежный активный 3-х полосный фильтр, обладающий малым уровнем собственного шума, малыми габаритами и энергопотреблением, широким диапазоном питающих напряжений. Использование активного фильтра избавит Вас от установки громоздких пассивных разделительных фильтров на выходе усилителя мощности, уменьшающих степень демпфирования звукового излучателя, обладающих низким КПД, простотой изготовления и настройки. Фильтр устанавливается между линейным выходом источника сигнала и входами усилителей мощности каждого частотного канала 3-х полосной акустической системы. Использование активного фильтра позволит передать воспроизводимое акустическое оформление с минимально возможными искажениями и получить высокое качество.
Технические характеристики
Напряжение питания: 12…30 В.
Ток потребления: 10 мА.
Размеры печатной платы: 61x42 мм.
НЧ фильтр.
Усиление в полосе пропускания: 0 дБ.
Затухание вне полосы пропускания: 12 дБ/окт.
Частота среза: 300 Гц.
ВЧ фильтр.
Усиление в полосе пропускания: 0 дБ.
Затухание вне полосы пропускания: 12 дБ/окт.
Частота среза: 3 кГц.
СЧ фильтр (полосовой).
Усиление в полосе пропускания: 0 дБ.
Затухание вне полосы пропускания: 6 дБ/окт.
Нижняя частота среза: 300 Гц.
Верхняя частота среза: 3 кГц.

NM2116

BM2116
Активный 3-х полосный фильтр (блок)

BM2116

Уже собранная версия набора NM2116.

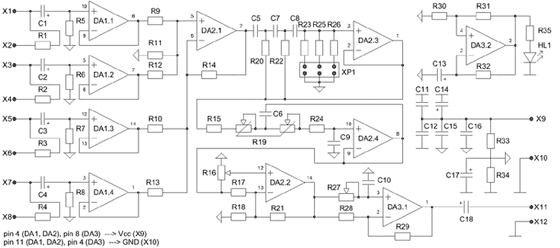

NM2117**
Активный блок обработки сигнала для сабвуферного канала

NM2117

Предлагаемый набор позволит радиолюбителю собрать простой и надежный активный блок обработки сигнала для сабвуферного канала, обладающий малым уровнем собственного шума, максимальной функциональностью и широким диапазоном питающих напряжений.
Технические характеристики
Напряжение питания, однополярное, Uп: 3 - 30 В.
Ток потребления: 50 мА.
Размах входного напряжения: (0 - Uп) В.
Регулируемый размах выходного напряжения: (0 - Uп) В.
Число входов: 2.
Коэффициент передачи смесителя: 0 дБ.
Усиление ФИНЧ в полосе пропускания: 0 дБ.
Затухание ФИНЧ вне полосы пропускания: 18 дБ/Окт.
Частоты среза ФИНЧ: 20 Гц, 25 Гц, 30 Гц.
Усиление ФНЧ в полосе пропускания: 0 дБ.
Затухание ФНЧ вне полосы пропускания: 12 дБ/Окт.
Регулируемая частота среза: 30 - 250 Гц.
Регулируемый коэффициент усиления предварительного усилителя: -20 - +20 дБ.
Изменение фазы: 0 - 360 град.
Размеры печатной платы: 97x37 мм.

NM2117

NM2118**
Предварительный стереофонический регулируемый усилитель с балансными входами

NM2118

Предлагаемый набор позволит радиолюбителю собрать простой и надежный предварительный стереофонический регулируемый усилитель с балансными входами, обладающий малым уровнем собственного шума, максимальной функциональностью и широким диапазоном питающих напряжений. Предварительный усилитель устанавливается между линейным или мощным выходом источника сигнала и входом усилителя мощности для регулировки уровня полезного сигнала на его выходе.
Технические характеристики
Напряжение питания (однополярное), Uп: 3 - 30 В.
Ток потребления: 50 мА.
Входное напряжение (размах): 0 - Uп.
Выходное напряжение (размах): 0 - Uп.
Число входов (левый, правый): 2.
Число выходов (левый, правый): 2.
Коэффициент усиления (регулируется), дБ: -20 - +20.
Размеры печатной платы: 54x40 мм.

NM2118

BM2118
Предварительный стереофонический регулируемый усилитель с балансными входами (блок)

BM2118

Уже собранная версия набора NM2118.










NM3101**
Автомобильный антенный усилитель 12В (2SC2926)

NM3101

Антенный усилитель предназначен для улучшения качества радиоприема автомобильных магнитол и радиоприемников. Усилитель имеет высокие технические параметры, не нуждается в настройке, прост в сборке и подключении.
Технические характеристики
Коэффициент усиления: 20 ± 3 дБ.
Диапазон частот: 0,1…150 МГц.
Неравномерность АЧХ не более: 0,5 дБ.
Волновое сопротивление кабеля: 75 Ом.
Напряжение питания: 6,0…15,0 В.
Ток потребления не более: 10 мА.
Размеры печатной платы: 60х20 мм.

NM5202**
Блок индикации - автомобильный вольтметр "светящийся столб" (UAA180)

Блок представляет собой универсальный линейный индикатор напряжения. Сигнал индицируется светодиодной шкалой из 12 светодиодов, загорающихся последовательно в зависимости от входного напряжения. Индикатор может найти применение в устройствах автомобильной электроники, контрольно-измерительной и в звуковой технике.
Технические характеристики
Напряжение питания: 9…18 В.
Ток потребления, не более: 40 мА.
Диапазон входных напряжений: 0…4 В.
Размер печатной платы: 75х25 мм.



NM5302**
Блок индикации - автомобильный вольтметр "бегающая точка"

NM5302

Аналог NM5202. Отличие заключается в отображении уровня сигнала "бегающая точка".

Блок представляет собой универсальный линейный индикатор напряжения. Сигнал индицируется светодиодной шкалой из 12 светодиодов, загорающихся поочередно в зависимости от входного напряжения. Индикатор может найти применение в устройствах автомобильной электроники, контрольно-измерительной и в звуковой технике.
Технические характеристики
Напряжение питания: 9…18 В.
Ток потребления, не более: 40 мА.
Диапазон входных напряжений: 0…4 В.
Размер печатной платы: 75х25 мм.



NM5401**
Автомобильный тахометр

NM5401

Устройство представляет собой преобразователь для измерения времени замкнутого состояния контактов зажигания. Подключается к первичной обмотке катушки зажигания и обеспечивает измерение оборотов четырехцилиндрового двигателя в двух диапазонах измерения, а также позволяет измерять время замкнутого состояния контактов прерывателя.

Работает совместно с универсальным индикатором NM5302, который входит в комплект набора.

Обороты индицируются светодиодной шкалой из 12 светодиодов, загорающихся последовательно в виде перемещающейся точки.

Индикатор может найти применение при диагностике и регулировке двигателя, а также в качестве дополнительного прибора на приборном щитке автомобиля. Может использоваться в системах автомобильной автоматики в качестве датчика оборотов двигателя.
Технические характеристики
Напряжение питания: 9…18 В.
Ток потребления: < 8 мА.
Размер печатной платы: 50х25 мм.
Диапазон выходных напряжений: 0…3 В.
Диапазон измеряемых оборотов 1: 0…2000 об. мин.
Диапазон измеряемых оборотов 2: 0…6000 об. мин.
Диапазон измеряемого времени замкнутого
состояния контактов: 0…100 %.



NM5402**
Автомобильный тахометр

NM5402

Устройство представляет собой преобразователь для измерения времени замкнутого состояния контактов зажигания. Подключается к первичной обмотке катушки зажигания и обеспечивает измерение оборотов четырехцилиндрового двигателя в двух диапазонах измерения, а так же позволяет измерять время замкнутого состояния контактов прерывателя. Работает совместно с универсальным индикатором NM5202, который входит в комплект набора.

Обороты индицируются светодиодной шкалой из 12 светодиодов, загорающихся последовательно в виде "светящегося столба".

Может найти применение при диагностике и регулировке двигателя, а также в качестве дополнительного прибора на приборном щитке автомобиля. Может использоваться в системах автомобильной автоматики в качестве датчика оборотов двигателя.
Технические характеристики
Напряжение питания: 9 - 18 В.
Ток потребления, не более: 8 мА.
Размер печатной платы: 50х25 мм.
Диапазон выходных напряжений: 0 - 3 В.
Диапазон 1 измеряемых оборотов: 0 - 2000 об/мин.
Диапазон 2 измеряемых оборотов: 0 - 6000 об/мин.
Диапазон измеряемого времени замкнутого
состояния контактов: 0 - 100 %.
1 - при разомкнутых контактах k1 и k2.
2 - при замкнутых контактах k1 и k2.





NM5403 **
Устройство управления стоп-сигналами автомобиля

NM5403

Устройство служит для повышения безопасности движения и снижению вероятности возникновения аварии. Оно управляет лампами стоп-сигналов автомобиля или мотоцикла следующим образом: при нажатии на педаль тормоза, лампы работают в импульсном режиме (происходит несколько вспышек ламп в течение нескольких секунд), а затем лампы переходят в обычный режим непрерывного свечения. Таким образом, при срабатывании фонари стоп-сигналов значительно эффективнее привлекают к себе внимание водителей других автомобилей. Размеры печатной платы 60x40 мм.
Технические характеристики:
напряжение питания (бортовое), В 12;
ток потребления, мА 20;
максимальный коммутируемый ток, А 12.



NM5421 **
Электронный блок зажигания "классика"

NM5421

Данный набор предназначен для владельцев автомобилей, оснащенных контактной системой зажигания (классика) ВАЗ 2101 и модификации, 2102, 2103, 2104, 2105, 2106 и 2107, Москвич, Иж, ЗАЗ. Устройство находится в эксплуатации более 10 лет и зарекомендовало себя как одно из лучших.

При установке блока в автомобиль ионный пробой искры повышается на 20%. Контакты прерывателя полностью защищены от подгорания. Мощная искра позволяет завести двигатель при слабо заряженном аккумуляторе, а также в зимний период времени. Благодаря мощной искре и соответствующей регулировке карбюратора можно сэкономить до 20% топлива. Схема электронного блока соответствует схеме промышленного образца под названием "Пульсар". В комплект набора входит корпус. Размеры печатной платы 72х58 мм.
Технические характеристики:
напряжение питания устройства, В 12;
ток нагрузки, не более, А 5;
рабочая температура, °C -45…+70.



NM5422
Многоискровое электронное зажигание "Пульсар-М" (классика) (модуль)

NM5422

Данный набор предназначен для владельцев автомобилей, оснащенных контактной системой зажигания (классика) ВАЗ 2101 и модификации, 2102, 2103, 2104, 2105, 2106 и 2107, Москвич, Иж, ЗАЗ. Устройство находится в эксплуатации более 10 лет и зарекомендовало себя как одно из лучших. В комплект поставки входит корректор детонации.

При установке блока в автомобиль ионный пробой искры повышается на 20 %. Контакты прерывателя полностью защищены от подгорания. Мощная искра позволяет завести двигатель при слабо заряженном аккумуляторе, а также в зимний период времени. Благодаря мощной искре и соответствующей регулировке карбюратора можно сэкономить до 20 % топлива. Схема электронного блока соответствует схеме промышленного образца под названием "Пульсар-М".

Корректор детонации позволяет изменять момент зажигания непосредственно из салона автомобиля (если октановое число бензина отличается от требуемого).

NM5422

NM5423
Многоискровое электронное зажигание "Пульсар-М" (для переднеприводных автомобилей) (модуль)

NM5423

Данный набор предназначен для владельцев переднеприводных автомобилей ВАЗ 2108, 2109, Ока, Таврия. В комплект поставки входит корректор детонации.

При установке блока в автомобиль ионный пробой искры повышается на 20 %. Мощная искра позволяет завести двигатель при слабо заряженном аккумуляторе, а также в зимний период времени. Благодаря мощной искре и соответствующей регулировке карбюратора можно сэкономить до 20 % топлива. Схема электронного блока соответствует схеме промышленного образца под названием "Пульсар-М".

Корректор детонации позволяет изменять момент зажигания непосредственно из салона автомобиля (если октановое число бензина отличается от требуемого).

NM5423

NM5424
Многоискровое электронное зажигание "Пульсар-М" с корректором детонации двигателя (Газель, ГАЗ, УАЗ) (модуль)

NM5424

Данный модуль предназначен для владельцев автомобилей "ГАЗ", "УАЗ и др., имеющих индукционные датчики в распределителе зажигания. В комплект поставки входит корректор детонации.

При установке блока в автомобиль ионный пробой искры повышается на 20 %. Мощная искра позволяет завести двигатель при слабо заряженном аккумуляторе, а также в зимний период времени. Благодаря мощной искре и соответствующей регулировке карбюратора можно сэкономить до 20 % топлива. Схема электронного блока соответствует схеме промышленного образца под названием "Пульсар-М".

Корректор детонации позволяет изменять момент зажигания двигателя непосредственно из салона автомобиля (если октановое число бензина отличается от требуемого).

NM5424

NK134**
Электронный стетоскоп

NK134

С помощью электронного стетоскопа возможно прослушивание и локализация шумов, возникающих в двигателях автомобилей. Устройство также позволяет установить источник постороннего шума, возникающего в жилом доме или другом помещении. Благодаря высокой чувствительности стетоскопа его можно использовать в качестве прослушивающего устройства помещений. Стетоскоп укомплектован чувствительным электретным микрофоном и наушниками, при желании можно подключить дополнительный внешний динамик с сопротивлением 8…16 Ом. Напряжение питания устройства 9 В. Размеры печатной платы 63х56 мм.

NK134



Наверх На главную страницу E-Mail




Copyright © 2001-2010 «МАСТЕР КИТ-КИЕВ»
Дизайн - WCA Design Studio
